Контейнерные ЦОД российского производства: обзор предложений

24 декабря 2015 г. | Категория: Контейнерные ЦОД (КЦОД)

Производство контейнерных дата-центров в России приобрело довольно широкий размах. Имеется целый ряд компаний-разработчиков, множество реализованных проектов. В этом направлении российская продукция составляет ощутимую конкуренцию западным аналогам. Кто же сегодня разрабатывает КЦОД на территории РФ и куда они поставляются?

Вот уже десять лет минуло с тех пор, как на мировом ИТ-рынке появилось решение под названием «контейнерный ЦОД». Правда, поначалу, не разобравшись, их часто именовали «мобильными», а затем ― иногда и «модульными». Но сейчас терминология все-таки устоялась, и эти три понятия большинством участников рынка уже воспринимаются как различные. А началось все с того, что в 2006 году компания Sun Microsystems представила первый коммерческий КЦОД под названием Black Box. Надо сказать, что годом ранее нечто подобное выпустил Google, но только для своих нужд, поэтому на рынок продукт не попал.

В целом контейнерная концепция очень понравилась крупным заказчикам, и вскоре на рынке появилось немало подражателей. Сегодня очень многие мировые бренды на ИТ-рынке имеют в своей номенклатуре разработки в сфере КЦОД. Из представленных в России это: Emerson, Schneider Electric, Rittal, HP, SGI, Dell, IBM, Huawei, CommScope и еще целый ряд других торговых марок. Но в контексте нынешней статьи нас будут интересовать только российские разработки, коих сегодня немало.

Первые КЦОД отечественного производства появились в 2008 году ― примерно через год, после того как на рынок РФ попала первая система Sun Black Box. Справедливости ради отметим, что ничего радикально нового контейнерный ЦОД не привнес. Например, ВПК СССР еще с начала 70-х годов выпускал автономные полевые блоки управления для боевых ракет. Фактически это был контейнер, начиненный электронной аппаратурой и средствами ее жизнеобеспечения. В числе последних были: система охлаждения и электрораспределения, АКБ, кабельная инфраструктура, средства связи и даже прообраз системы удаленного мониторинга. Все это, естественно, в компактном термоустойчивом и физически защищенном контейнере. Подобные разработки были и в других странах, например, в США, где в какой-то момент произошла конверсия, и, как это часто случается, военная технология пришла в мирную жизнь.

Российский КЦОД: какой он сегодня

Так или иначе, но уже более семи лет российские заказчики приобретают КЦОД российской разработки, которые зачастую ничем не уступают зарубежным аналогам. По оценкам автора, всего на данный момент различным организациям было поставлено до сотни контейнерных дата-центров, созданных в РФ (без учета поставок КЦОД зарубежного производства). При этом большая часть проектов пришлась на период с 2008 по 2013 год: ориентировочно тогда было поставлено 70-80 контейнеров.

Не будем детально останавливаться на том, кому и для чего нужен КЦОД. Об этом за последние десять лет написано немало, и на данный момент радикально ничего не изменилось. Более детально мы рассмотрим вопрос о том, кто же сегодня производит контейнерные ЦОД в России, что предлагается и какие проекты реализованы. Но для начала сделаем срез того, что же представляет собой современный российский КЦОД сегодня (рис. 1).

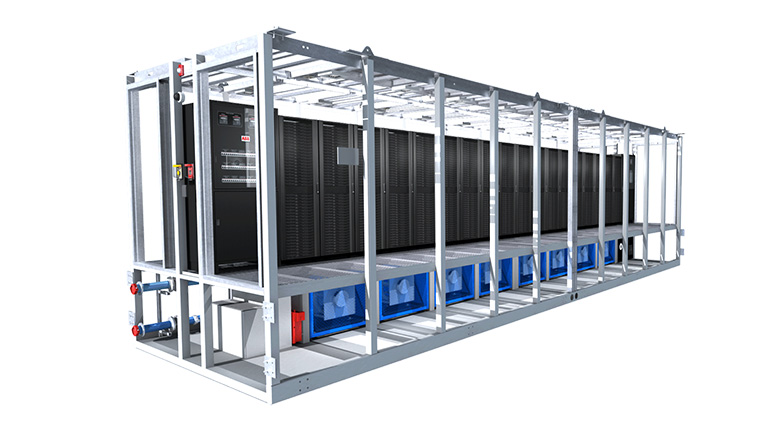

Рис. 1. Схема размещения оборудования КЦОД в 40-футовом контейнере



Основу решения составляет металлический контейнер более-менее стандартных размеров, точно или приблизительно соответствующий габаритам морских ISO-контейнеров 20 или 40 (реже 30) футов длиной. Стены имеют вид сэндвич-панелей из двух листов стали толщиной 2 мм (упрочненный вариант — до 3 мм), между которыми находится негорючий теплоизолятор. На крыше делаются петли для погрузки краном. Такая конструкция позволяет защитить оборудование, находящееся внутри контейнера от механических повреждений, влияния неблагоприятной окружающей среды и даже пожаров. Особо морозостойкие модели обеспечивают нормальную работу серверов даже при -60 oC «за бортом» (верхний предел обычно +40-50 oC).

Однако на практике размер конструктива зачастую не соответствует точь-в-точь вышеуказанным габаритам. Нередко решения делаются по индивидуальным заказам, к тому же перед входом в блок, как правило, пристыковывается тамбур (это добавляет еще 1,5-2 метра длины), а с другого торца могут быть установлены, например, конденсаторы системы охлаждения.

Внутри КЦОД находятся стойки для ИТ-оборудования. В 20-футовом контейнере их может быть 4-6, в 30-футовом — 7-9, в 40-футовом — до 12. Большее их число требует индивидуального проекта. При этом мощность ИТ-нагрузки может достигать до 5-6 до 10-12 кВт на стойку. В отдельных случаях, и такие проекты были, удавалось добиться даже 30 кВт на стойку, но это пока большая редкость, к тому же весьма дорогостоящая .

Для охлаждения используются рядные или канальные кондиционеры (последние позволяют сэкономить дефицитное место для стоек), фреоновые либо жидкостные. В последнем случае необходимо подключение внешнего чиллера. Также в контейнере имеются: ИБП, АКБ, распределительные электрощиты и блоки распределения электропитания, АВР, СКС, кабельные лотки или фальшпол и другие инженерные элементы. В некоторых случаях в контейнер удается поместить даже ДГУ. Основные подсистемы по возможности стараются разграничивать перегородками.

Обязательным атрибутом КЦОД является система газового пожаротушения, и в последнее время все большую популярность приобретает сжиженный газ Novec 1230. Есть также средства удаленного мониторинга и управления, СКУД, видеонаблюдение, сигнализация, противовзломные замки.

Наиболее важные подсистемы КЦОД, такие как электропитание и охлаждение, резервируются по схеме N+1, но по желанию заказчика интеграторы могут реализовать и варианты 2N, 2N+1. Контейнерный ЦОД — это штучный, достаточно дорогой и все-таки нишевой продукт, а значит, в каждом случае он создается и настраивается в соответствии с индивидуальными предпочтениями. Кстати, именно поэтому вопрос «Сколько стоит?» не имеет однозначного ответа. Цена (в расчете на стойку) может составлять от $30 тыс. до $100 тыс. Это зависит от сложности проекта и комплектации. Следовательно один готовый КЦОД может стоить от $120 тыс. до $1,2 млн, но, по оценкам экспертов, на практике чаще всего стоимость решения находится в диапазоне $240-300 тыс. Срок изготовления — от двух до шести месяцев (как правило, три-четыре месяца), время монтажа составляет один-два дня (рис. 2).

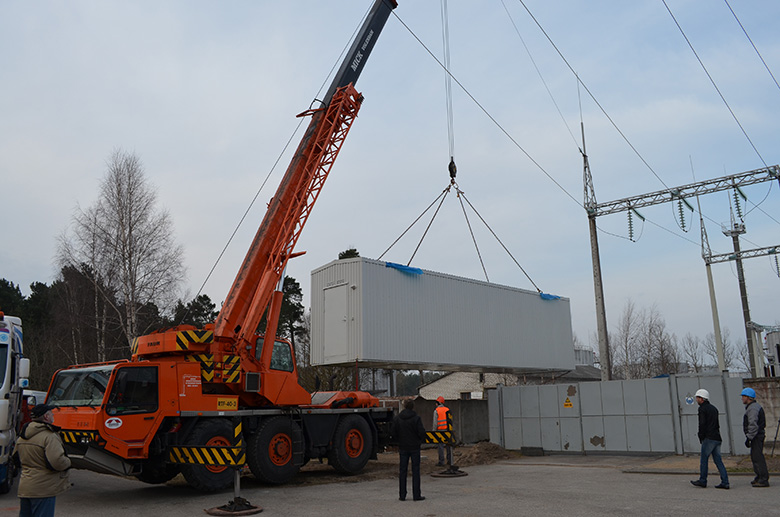

Рис. 2. Процесс установки КЦОД на объекте



Масса готового изделия (без ИТ-оборудования) колеблется в диапазоне 10-16 тонн (максимально допустимая — 24 тонны). Отметим, что сегодня на российском рынке присутствует около десяти компаний, которые производят или могут производить контейнерные дата-центры.

Четверка лидеров

По количеству поставленных КЦОД российского производства на сегодняшний день лидируют четыре компании: TeleCore, «Президент-Нева» Энергетический центр», NVision Group («Ситроникс ИТ») и «4х4». Поэтому начнем рассмотрение темы с их предложений.

КомпанияTeleCore является одним из давнейших игроков в сегменте КЦОД российского производства. Первая поставка 40-футового контейнера была осуществлена в 2008 году для торговой сети «Дикси» (СпБ.). Модель была рассчитана на 80 кВт ИТ-нагрузки и вмещала восемь стоек. Внутри контейнера, кроме инженерных подсистем, в отдельном отсеке также был установлен ДГУ. Следом было поставлено еще два аналогичных решения — для Центра технологий судостроения и судоремонта в Петербурге и Пятигорского гуманитарного института. Затем появились проекты в НИУ ВШЭ, Московской банковской школе Банка России, «Объединенной авиастроительной корпорации», «РусГидро», «Трансгазе» (ОАО «Газпром») и т. д. Всего же, по данным компании, уже продано свыше 40 контейнерных ЦОД собственного производства (табл. 1). Только для проекта «СвязьГазАвтоматика» было поставлено 16 изделий.



Таблица. 1. Проекты поставки контейнерных ЦОД российского производства

Производитель

Заказчик

Год

Модель КЦОД

TeleCore*

Торговая сеть «Дикси» (СпБ.)

2008

DataBox 12-8/10-200

Центр технологий судостроения и судоремонта (СпБ.)

2008

DataBox 12-8/10-200

Пятигорский гуманитарный институт

2008

DataBox 12-8/10-200

«СвязьГазАвтоматика»

н/д

DataBox 7/5/30-S

Объекты «ТрансГаза» («Газпром») в Магнитогорске, Чайковском, Екатеринбурге

н/д

DataBox 7-7/5-Е

НИУ ВШЭ

н/д

н/д

Московская банковская школа Банка России

н/д

н/д

Объединенная авиастроительная корпорация

2013

н/д

«Ситроникс ИТ» (NVision Group)

МТС

2009

Датериум

МТС

2009

Датериум

«Башнефть»

2010

Датериум-2

«Башнефть»

2010

Датериум-3

Высшая Школа Экономики

2011

Датериум-2

Ericsson

2011

Датериум-2

«Русгидро»

2011

Датериум-2

«Газпромнефть-Ноябрьскнефтегаз»

2012

Датериум-3-Север

«Росвертол»

2012

Датериум-2

«Вымпелком»

2013

Датериум-2

«4х4»

Университет (Москва)

2011

КЦОД 390 кВт

«ТрансГаз» («Газпром»), СпБ.

2012

КЦОД 50 кВт

ВГТРК (Москва, Нижний Новгород, Горно-Алтайск)

н/д

н/д

Крупная розничная компания

н/д

н/д

«Никомед Россия-СНГ» (Москва)

н/д

н/д

«Мегаполис» (Московская обл.)

2014

КЦОД 100 кВт

«Президент-Нева»**

«Газпромнефть-Хантос»

н/д

н/д

УЦСБ

«Газпром Трансгаз Екатеринбург»

2011

DatArk

«ГрандМоторс»

«Системный интегратор» (Москва)

н/д

«Север»









































*Всего компанией поставлено более 40 КЦОД

** Всего компанией поставлено более 20 КЦОД

Интересна сама история появления подобных решений в номенклатуре интегратора. Все началось с производства автономных ДГУ и контейнерных узлов связи. Оно было освоено на одном из предприятий Томска, которое в свое время обслуживало ВПК. Здесь более 40 лет осуществлялось производство блоков автоматизации для ракетных комплексов, которые физически представляли собой контейнер со всеми необходимыми инженерными подсистемами: электропитания, охлаждения, пожаротушения и т. д. Имея такую базу, было вполне логично перейти к выпуску КЦОД.

Отметим, что для размещения оборудования используются блоки, выполненные по индивидуальным проектам, но, как правило, в размерах, соответствующих стандартным транспортным контейнерам (рис. 3).

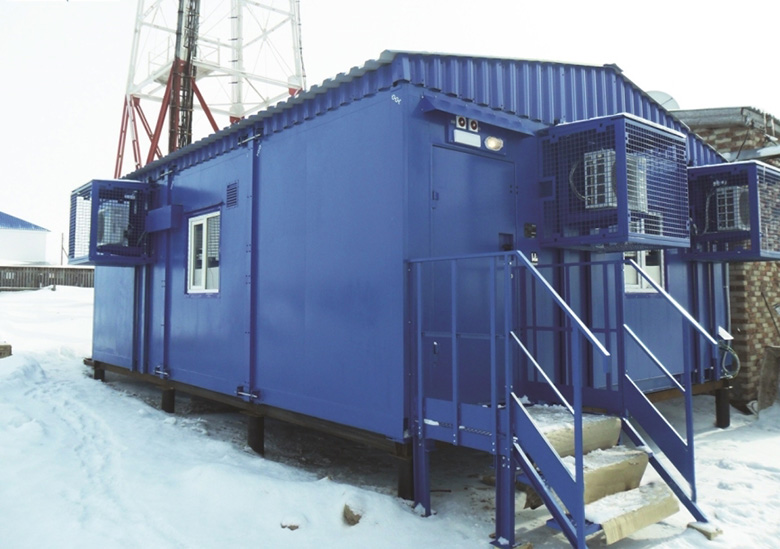

Рис. 3. КЦОД производства компании TeleCore (фото с объекта)



В результате на сегодняшний день компания имеет в своем портфолио три типовых контейнерных решения. Контейнер разделен на три отсека: в первом размещаются стойки для ИТ-оборудования и система охлаждения; во втором находится ИБП; в третьем — ДГУ (только для модели в форм-факторе 40-футов). Отличия между изделиями заключаются в количестве стоек, мощности и типе используемого оборудования. Например, Telecore DataBox 12-8/10-200 содержит: восемь шкафов, ИБП Symmetra PX 128 кВт; шесть кондиционеров Fujitsu холодопроизводительностью 16,5 кВт каждый; ДГУ Caterpillar GEH-200. Общая ИТ-нагрузка в дата-центре может достигать 10 кВт на стойку (или всего 80 кВт). Характеристики 20-футовых моделей DataBox 7/5/30-S и DataBox 7-7/5-Е скромнее: они рассчитаны на 5-6 стоек и полезную нагрузку 25-30 кВт и в штатной комплектации не оснащаются ДГУ (табл. 2). Также среди разработок TeleCore есть специальная модель, которая позволяет разместить в одном 40-футовом контейнере ИТ-оборудование общей мощностью до 110 кВт в 11 стойках.



Таблица 2. Российские производители контейнерных ЦОД и некоторые их модели



Производственная компания «Президент-Нева» Энергетический центр» является одним из лидеров российского рынка контейнерных дата-центров. С начала запуска изделий в производство различным заказчикам компанией было поставлено свыше 20 КЦОД. Решения выполняются по индивидуальному заказу и оснащаются всеми необходимыми подсистемами. Есть пять базовых моделей (см. табл.1), «начинка» которых зависит от пожеланий заказчика. В качестве инженерных компонентов используются решения зарубежных компаний Emerson, Schneider Electric, Eaton, Legrand. Особенностью модельного ряда является наличие модели с мощностью ИТ-нагрузки 200 кВт при 16 стойках. Производитель не указывает, каким образом удается достичь такой высокой плотности размещения оборудования. Но очевидно, что здесь требуется подключение внешних блоков, например чиллеров. Также КЦОД компании «Президент-Нева» могут быть выполнены в корпусе, который позволяет сохранять работоспособность ИТ-оборудования даже при температуре окружающей среды от -55 °С до +50 °С. К тому же, как заявляет производитель, монтаж КЦОД на объекте занимает два дня. В числе известных проектов стоит упомянуть поставку трех контейнерных дата-центров для объектов предприятия «Газпромнефть-Хантос» на Крайнем Севере.

В 2009 году, еще до объединения с NVisionGroup, компания «Ситроникс ИТ» начала поставлять на рынок КЦОД под торговой маркой «Датериум». Именно тогда был реализован первый проект для оператора связи МТС. В период с 2006 по 2012 год командой разработчиков и инженеров интегратора было разработано несколько базовых моделей для серийного производства. С тех пор было реализовано как минимум десять поставок решения различным заказчикам в России (рис. 4).

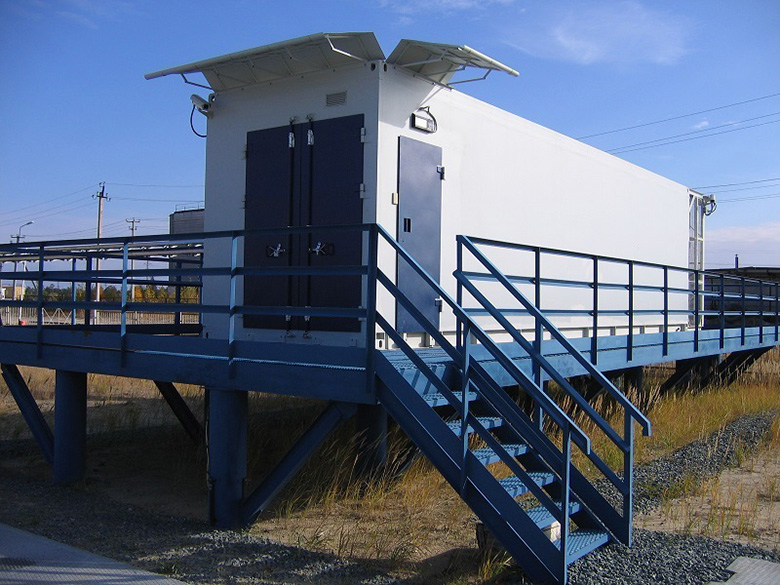

Рис. 4. Контейнерный дата-центр серии «Датериум» на территории одного из заказчиков



Затем в 2013-м уже под торговой маркой NVision удалось создать новую модель «Датериум-4». Сегодня в номенклатуре интегратора представлено три модификации, выполненные в форм-факторе контейнеров длиной 20, 30 и 40 футов соответственно. «Датериум-4» — это полностью автономный КЦОД, оснащенный всей необходимой инженерной инфраструктурой: ИБП, АКБ, фреоновыми кондиционерами, системами распределения электропитания, автоматического газового пожаротушения, мониторинга и контроля доступа. Конструкция всех моделей максимально унифицирована, кроме того, политика разработчика подразумевает отказ от некоторых импортных компонентов с большим сроком поставки, что положительно сказывается на сроках введения в эксплуатацию. По данным компании, от заказа до запуска полностью готового КЦОД пройдет не более 16 недель.

Более ранние модели «Датериум» выполнялись в форм-факторе 20 или 33 фута и вмещали 7 или 6 стоек соответственно. Мощность ИТ-нагрузки могла составлять до 40 кВт («Датериум-2») или 80 кВт («Датериум-3»). Кстати, ключевые технические решения КЦОД NVision имеют ряд патентов:

- Патент РФ № 78384 «Модульный центр обработки данных»;

- Патент РФ № 79366 «Система воздушного охлаждения компьютерного оборудования»;

- Патент на изобретение РФ № 2474889 «Замкнутая система охлаждения тепловыделяющего оборудования»;

- Патент на промышленный образец РФ № 85494 «Мобильный центр обработки данных Датериум-2».

Для системного интегратора «4х4» (Москва) создание контейнерных и модульных дата-центров стало одним из главных направлений развития бизнеса. Компания уже реализовала около десятка проектов в этой сфере по различным регионам страны. На данный момент производитель предлагает четыре базовых модели КЦОД, которые могут быть доработаны в соответствии с индивидуальными требованиями заказчика. Вариант в 20-футовом контейнере рассчитан на установку внутри контейнера четырех ИТ-стоек, двух рядных фреоновых кондиционеров, ИБП мощностью 30 кВА, а также электрораспределительного оборудования. Полезная нагрузка в этом случае составляет 20 кВт. Более мощная модель выполнена в 30-футовом контейнере и вмещает восемь стоек, рассчитанных на 6 кВт каждая. Есть также 40-футовые контейнеры на 70 кВт и 91 кВт. Охлаждение здесь обеспечивается с помощью рядных или канальных кондиционеров — фреоновых или жидкостных (подключенных к чиллерам). В случае необходимости может быть разработана индивидуальная схема охлаждения, позволяющая отвести до 20 кВт тепла от каждой стойки с ИТ-оборудованием.

Все упомянутые модели содержат, кроме всего прочего, системы газового пожаротушения (с использованием Novec 1230), мониторинга, СКУД и видеонаблюдения. Все ключевые подсистемы, такие как ИБП или кондиционеры, распределение электропитания, зарезервированы по схеме N+1. По желанию заказчика возможны варианты типа 2N, 2N+1. Все контейнеры дополнительно оснащаются тамбуром входной группы. В качестве компонент для обеспечения работы КЦОД используются решения ведущих мировых разработчиков: Emerson (Liebert, Knürr), Schneider Electric (APC), Powerware и др.

Нормальная работа комплекса возможна при температуре наружного воздуха от -35 оС (-55 оС в случае установки дополнительного специального комплекта) до +45 оС. Стандартная огнестойкость контейнера соответствует классу F30 (до 30 минут воздействия открытого пламени). Опционально возможно исполнение для 60- или 90-минутной защиты (классы F60 или F90).

На базе упомянутых моделей компания «4х4» реализовала множество интересных проектов. Например, в 2011 году для одного из московских учебных заведений был поставлен уникальный КЦОД с общей мощностью ИТ-нагрузки 390 кВт или 30 кВт на стойку (всего в контейнере было 13 шкафов). Затем были проекты для «Трансгаза», несколько поставок для ВГТРК, «Никомед Россия-СНГ» и т. д. В 2014 году осуществлен проект для компании «Мегаполис», КЦОД которой обеспечивает мощность ИТ-нагрузки 100 кВт на 10 серверных шкафов.

Отметим также, что среди решений компании «4х4» есть и модульный ЦОД мощностью ИТ-нагрузки до 260 кВт, который состоит из четырех 40-футовых контейнеров и дополнительного тамбура.

От электростанций к дата-центрам

Компания «ГрандМоторс» известна на российском рынке как поставщик различных электротехнических решений. За годы работы было поставлено немало систем ИБП и ДГУ в защищенных контейнерах для заказчиков по всей стране. Имея опыт и техническую базу, логичным было освоить производство контейнерных дата-центров. Компания предлагает решения индивидуальной компоновки в контейнерах различного размера, где могут найти применение любые разумные конфигурации элементов инженерной инфраструктуры: канальные либо рядные кондиционеры (воздушные или фреоновые), модульные либо моноблочные ИБП, различные варианты электрораспределительного оборудования и т. д.

Какого-то конкретного типового решения нет, зато имеется некоторая информация о реализованном проекте для одного из московских системных интеграторов. Речь идет о решении в форм-факторе 30 футов, внутри которого разместились высоконагруженные стойки с ИТ-оборудованием. Конкретных данных об уровне нагрузки нет, но, учитывая, что в проекте используются ИБП мощностью 120 кВА и чиллерные кондиционеры, можно предположить, что речь идет о примерно 70 кВт и 6-7 стойках. Корпус модели выполнен в виде цельносварного антивандального контейнера «Север» БКС-1, толщина стального листа составляет 2 мм, а внутренний утеплитель стен позволяет оборудованию работать в диапазоне температур от -40 °С до +40°С.

Есть контейнерные решения и среди разработок специализированного интегратора «Уральский Центр Систем Безопасности» (УЦСБ). Система предлагается под торговой маркой DatArk. Первое изделие такого рода было поставлено еще в 2011 году для «Газпром Трансгаз Екатеринбург». КЦОД фактически не имеет типовых решений — все контейнеры прорабатываются в соответствии с индивидуальными требованиями заказчика (рис. 5).

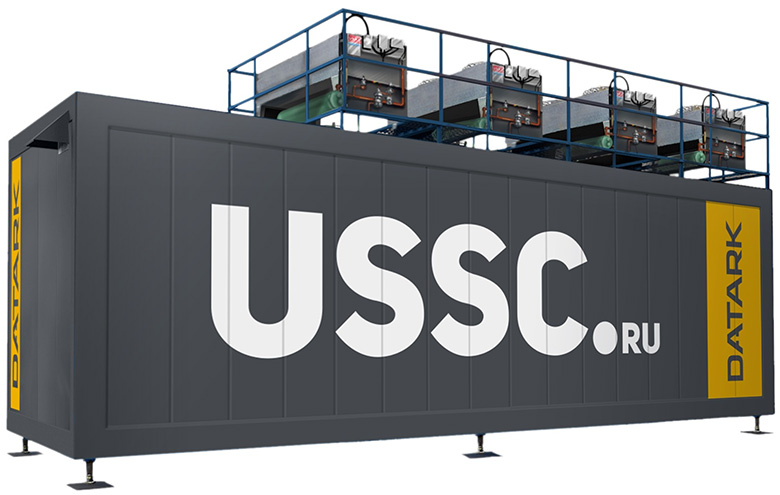

Рис. 5. Визуализация КЦОД УЦСБ DatArk. На крыше размещены конденсаторные блоки кондиционеров



Однако сохраняются некоторые общие принципы: форм-фактор, который примерно соответствует 20- или 40-футовому контейнеру; резервирование ключевых инженерных подсистем; наличие систем мониторинга, условного доступа, пожаротушения и т. д. При этом производитель не привязывается к конкретному типу ИБП (модульные, моноблочные) или кондиционеров (рядные, канальные), равно как и к вендору. В каждом случае набор оборудования и его состав сугубо индивидуальны. Возможна также установка ДГУ — в том же контейнере или в виде отдельного блока. В случае необходимости компания может также доставить дополнительный модуль с электротехническим оборудованием. Таким образом DatArk ― это не столько конкретное изделие или модель, сколько общая концепция УЦСБ по развитию направления контейнерных или даже модульных ЦОД.

Претенденты на старте

Компания «НАГ», также базирующаяся в Екатеринбурге, предлагает на рынке контейнерную систему Data Box20, выполненную, как можно понять из названия, на базе 20-футового ISO-контейнера. КЦОД содержит до пяти стоек, установленных на рельсы, что позволяет легко перемещать их в поперечном направлении и обеспечивать доступ к оборудованию как с передней, так и с задней стороны. К серверным шкафам подведены гибкие кабель-каналы. Охлаждение ИТ-систем обеспечивается с помощью трех фреоновых кондиционеров канального типа производства General Climate. Холодопроизводительность каждого — 16,6 кВт, резервирование осуществляется по схеме N+1. Кондиционеры доработаны зимним комплектом для гарантированной работы в условиях низких температур окружающей среды (до -30 oC). Бесперебойное электропитание в контейнере обеспечивает модульный ИБП SNR-UPS-ONRM-20-HPMSAX33 с возможностью поэтапного увеличения мощности. Он состоит из трех модулей мощностью по 20 кВА каждый, что позволяет обеспечить уровень  резервирования N+1. К ИБП подключено 32 АКБ, которые способны поддерживать работу ИТ-оборудования в течение получаса. Также имеется автоматическая установка пожарной сигнализации на основе оборудования ЗАО «НВП «Болид» и система тушения пожара с использованием Хладона 23 в качестве огнетушащего вещества (ГОТВ). Имеется и охранная сигнализация. О реализованных проектах на базе Data Box20 ничего неизвестно. Но, как указано на сайте компании, ее инженеры способны разработать индивидуальное решение также в формате 10- и 40-футовых контейнеров. Был бы заказчик.

К числу потенциальных поставщиков КЦОД относится также компания «Акцент», офис которой размещен во Владивостоке. У себя на сайте интегратор рассказывает о контейнерных дата-центрах, которые в случае необходимости могут быть поставлены заказчикам. Компания предлагает 20- либо 40-футовые модели. В первой помещается пять шкафов при общей мощности ИТ-нагрузки до 25 кВт. При соблюдении этого бюджета мощности отдельные стойки можно нагрузить вплоть до 10 кВт. Если требуется большая плотность размещения, то для этого предлагается 40-футовая модель, которая, по данным производителя, позволяет обеспечить отвод тепла вплоть до 30 кВт на стойку. Отметим, для обеспечения электропитания «Акцент» предлагает использовать ДГУ, который также поставляется в контейнере. Также отдельный внешний блок понадобится, если заказчик захочет использовать водяную систему охлаждения.

Контейнер утеплен, имеет тамбур, систему газового пожаротушения, контроля доступа и охранного видеонаблюдения. Благодаря специальному наполнителю, расположенному внутри стен, такой контейнер способен противостоять внешнему источнику открытого пламени в течение как минимум часа без ущерба для размещенного внутри ИТ-оборудования. Как заявляет разработчик, максимальный срок внедрения системы составит не более четырех месяцев.

В 2013 году собственную модель контейнерного ЦОДа предложила компания «Интермаст». Система размещается в 20-футовом контейнере, содержит пять стоек, ИБП и три фреоновых кондиционера APC (Schneider Electric). Имеется АГПТ, которая использует в качестве огнетушащего вещества Novec 1230, и другие подсистемы для обеспечения физической безопасности, в т. ч. средства удаленного мониторинга.

Нельзя обойти вниманием и «Утилекс», компания предлагает широчайший набор различных конфигураций дата-центров. В этом заключается ее специализация. Есть модульные системы, о которых рассказано в отдельной статье, также имеются и микро-ЦОДы — компактные комплексные решения, обеспечивающие функционирование от одной до десяти стоек. Имеется собственное контейнерное решение на базе 40-футового ISO-контейнера под названием DataStone+mobile (рис. 6), а также сборная конструкция DataStone+outdoor, которую также можно отнести к разряду КЦОД.

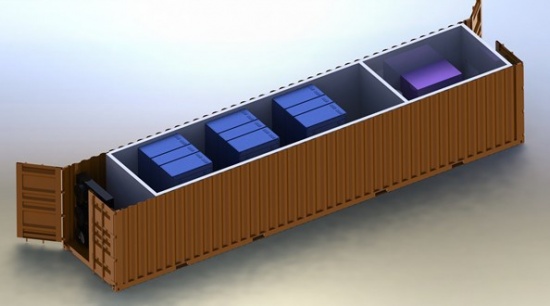

Рис. 6. Схема контейнерного дата-центра «Утилекс» DataStone+mobile



Модель DataStone+mobile внутри разделена на три отсека, отделенных друг от друга противопожарными перегородками. В первом размещается до шести стоек для ИТ-оборудования, во втором — электрические компоненты, в третьем находится конденсаторный блок воздушного кондиционера. Максимальная мощность ИТ-нагрузки составляет 39 кВт. При этом для охлаждения используются рядные прецизионные кондиционеры Clever Breeze мощностью до 45 кВт, разработанные и поставляемые самой компанией «Утилекс». В контейнере установлена система бесперебойного электропитания мощностью до 72 кВт, имеется решение для управления доступом с интеграцией RS485 (Modbus RTU). Удаленный мониторинг инженерных подсистем осуществляется через TCP/IP, SNMP или тот же Modbus RT. Контейнер поставляется со встроенными АВР и ГРЩ, системами освещения, обогрева, СКУД, АУГПТ на базе Novec 1230. Установлены также лотки для прокладки СКС и система видеонаблюдения. По данным производителя, монтаж такой конструкции на площадке заказчика занимает не более двух дней.

Что касается DataStone+outdoor, то эта система ближе к модульным решениям, поскольку представляет собой сборный контейнер полезной площадью от 6,2 до 12,4 кв. м для размещения до четырех ИТ-стоек. Также здесь устанавливаются рядные прецизионные кондиционеры. При этом от стойки в случае необходимости можно отвести до 30 кВт тепла, но в этом случае понадобится подключение внешнего чиллера.

В свое время были попытки выведения контейнерного решения и у компании «АйТи». В 2011 году появилась информация о разработке системы CDC (Compact Data Center) Maxi в форм-факторе 20 или 40 футов. Особенностью изделия была его опциональная возможность установки на колесную базу. Это, по задумке разработчиков, должно было решить вопрос оформления аренды земельного участка под установку комплекса. В данном случае КЦОД можно было бы оформить как «временное сооружение», что могло бы снять часть юридических вопросов. Внутри контейнера предполагалось разместить от 4 до 12 выкатных стоек нестандартной высоты — 40U. Также комплекс содержал кондиционеры, ИБП, системы распределения электропитания, всевозможные средства безопасности и автоматического пожаротушения. Опционально вместе с КЦОД мог поставляться ДГУ. Однако неизвестно, была ли осуществлена хоть одна успешная реализация данного решения ― похоже, на данный момент оно уже не предлагается.

С инженерной точки зрения разработать и создать КЦОД для опытной компании-интегратора, как правило, не составляет большого труда. Этим, в частности, объясняется сравнительно большое число компаний в данном сегменте рынка, притом что проектов относительно немного: в среднем в год продается 10-12 контейнеров российского производства, что примерно соответствует количеству местных компаний-разработчиков. Это на всю страну. Конкуренция здесь довольно высока, к тому же рынок пережил свой локальный пик в 2012-2013 годах, и сейчас явно стагнирует. Тем не менее контейнерные дата-центры местного производства довольно прочно занимают свою относительно небольшую нишу, и покидать ее не намерены. В нынешних условиях появление новых российских разработчиков маловероятно, по крайней мере, в ближайшее время. Даже если таковые и появятся, то, скорее всего, будут работать в более молодой и перспективной сфере модульных ЦОД. С технологической точки зрения развитие сегмента КЦОД движется в сторону повышения плотности размещения оборудования. В мире уже появляются разработки на базе систем иммерсионного охлаждения. Возможно, вскоре таковые появятся и в России.

Игорь КИРИЛЛОВ

Теги: Контейнерные ЦОД, Российский КЦОД, TeleCore, NVision, 4х4, Президент-Нева, УЦСБ, ГрандМоторс
