Дата-центр «DataPro Тверь» получил сертификат Uptime Institute уровня отказоустойчивости Tier III в категории Design. В ближайшее время планируется получение сертификата на сам объект строительства (Tier III Facility).

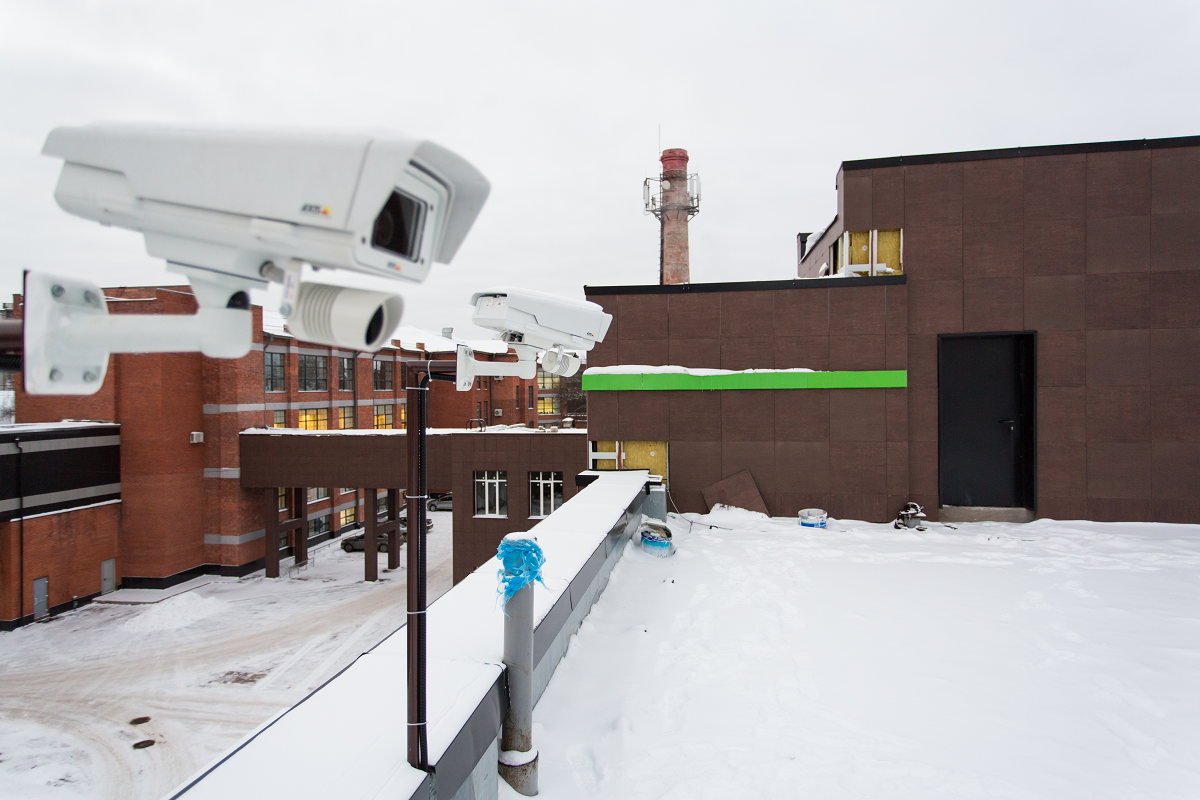

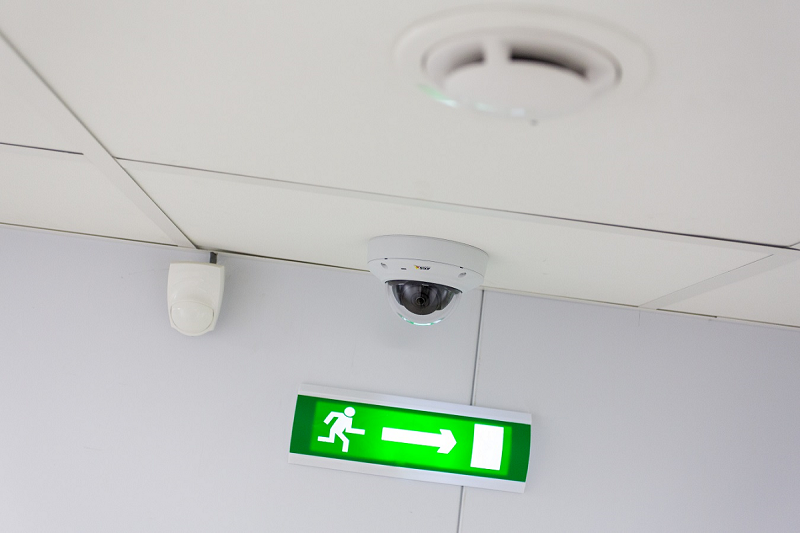

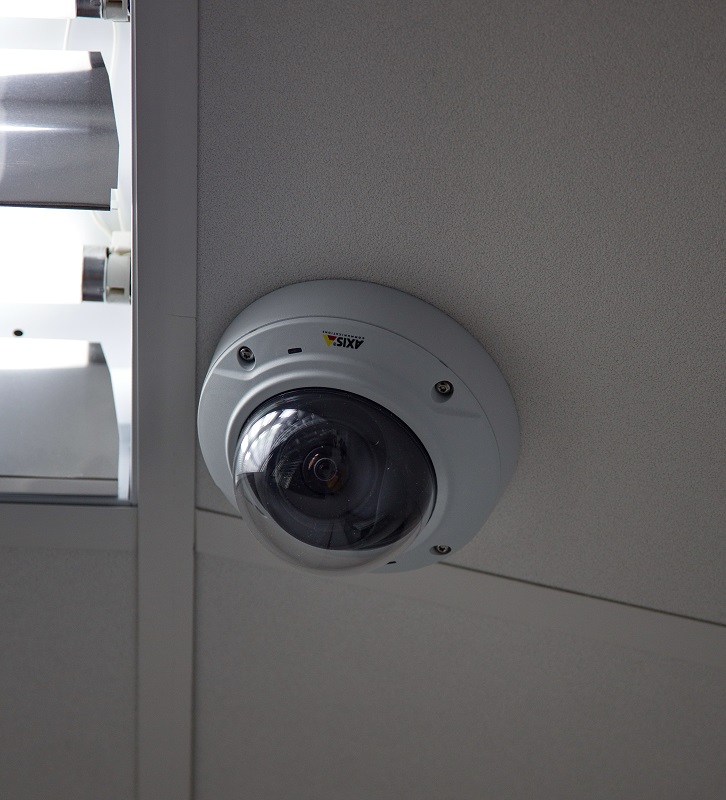

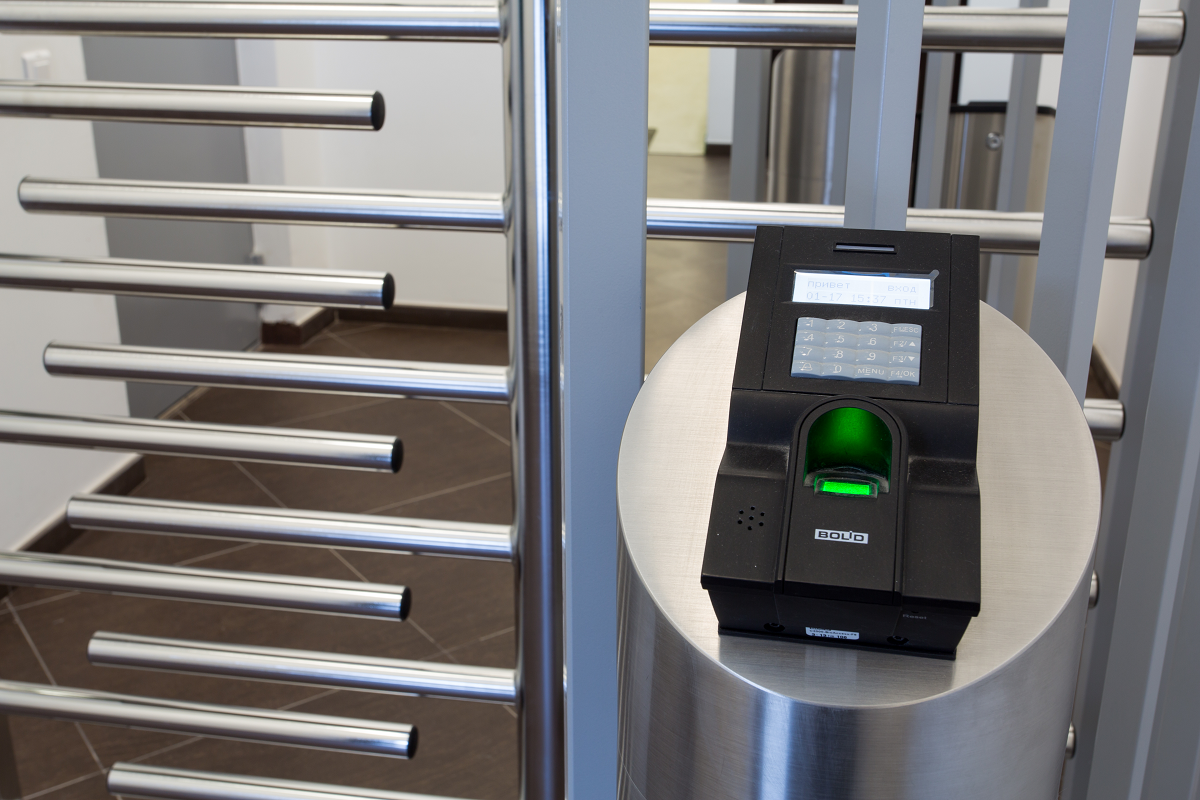

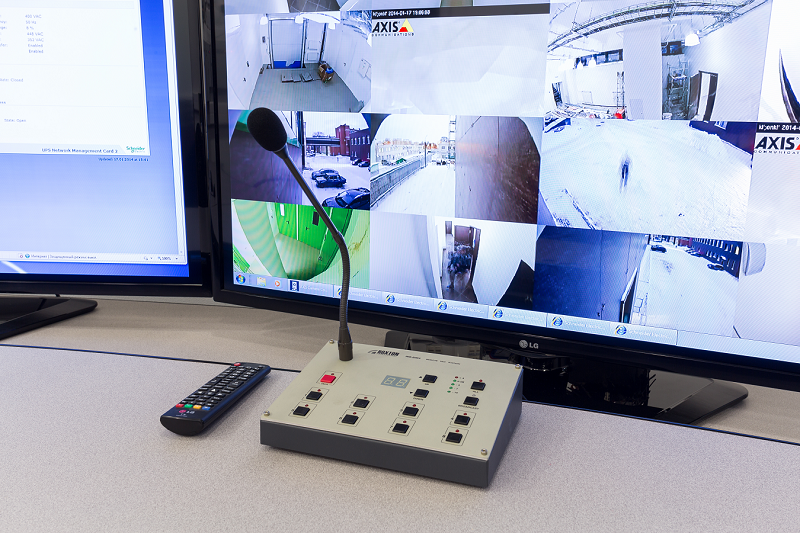

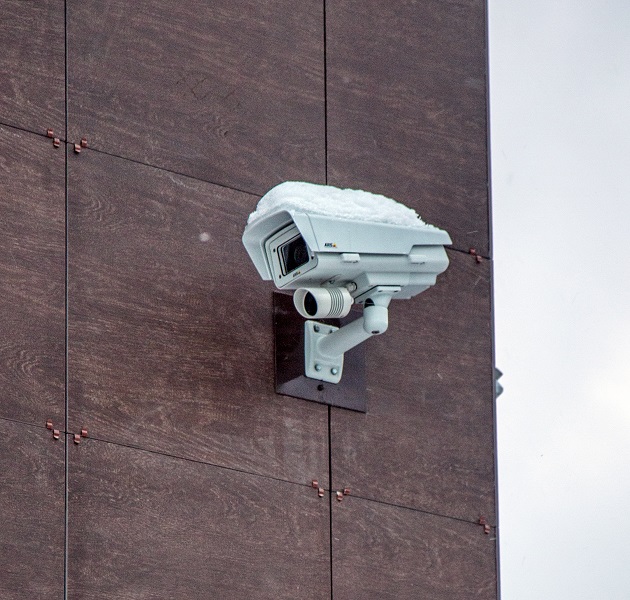

«DataPro Тверь» — это пример хорошо управляемого проекта, продуманного дизайна, а также хорошо охраняемого предприятия. В комплексную систему безопасности здания входят круглосуточный пост охраны, функции которого дополняет внешний и внутренний контур системы видеонаблюдения, а также СКУД с биометрическими терминалами. Благодаря этим мерам объект представляет собой неприступную крепость.Доступ в ЦОД осуществляется с соблюдением всех строгих правил (в том числе с использованием биометрических терминалов), которые характерны для режимного объекта.

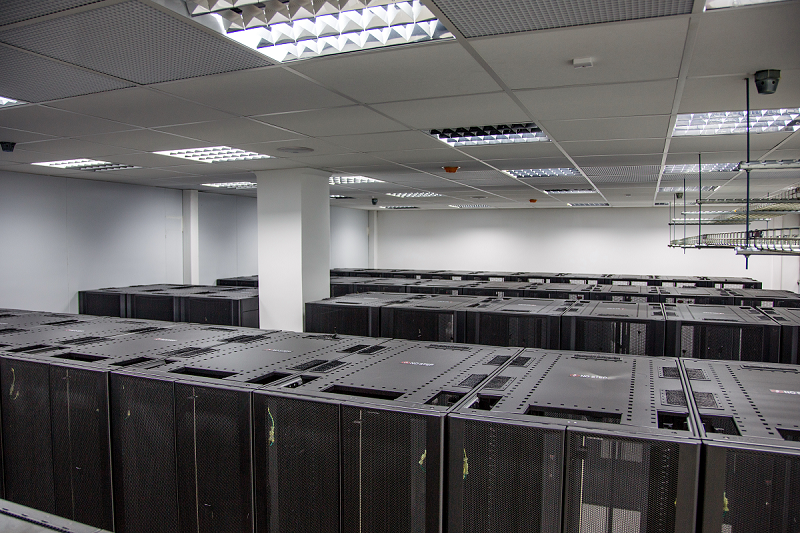

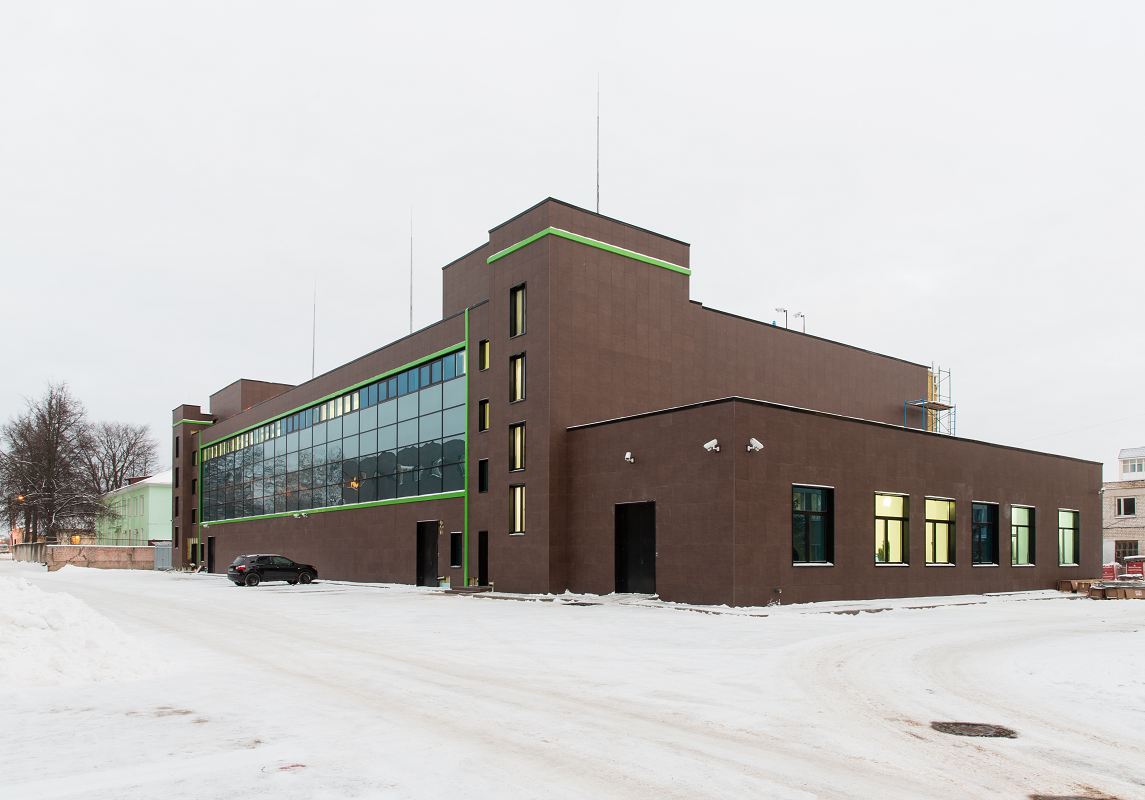

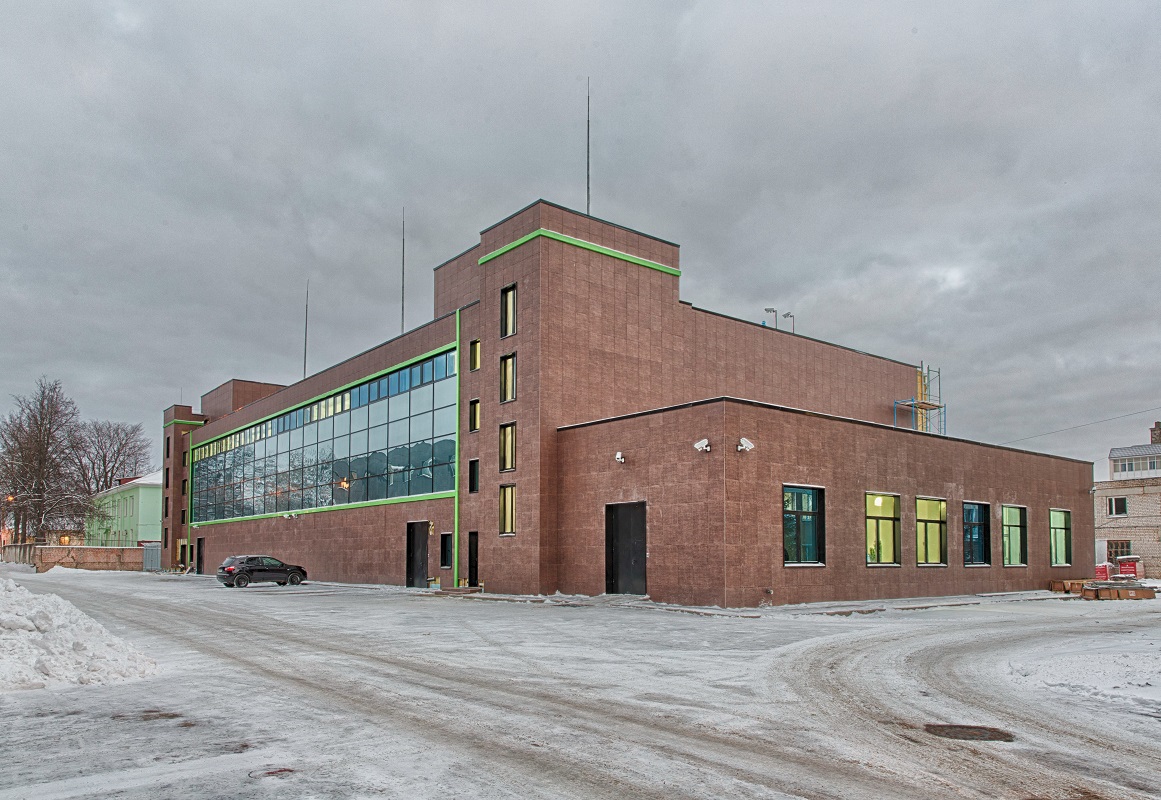

Подведенная к ЦОДу «DataPro Тверь» мощность составляет 4,5 МВт. Электропитание обеспечивают два независимых фидера от городских подстанций. Рабочая часть дата-центра состоит из четырех машинных залов , по 170 кв. м., в которых суммарно могут разместиться до 400 стоек. Общая площадь здания ЦОД «DataPro Тверь» — 2650 кв. м, фальшпола — 1000 кв. м.

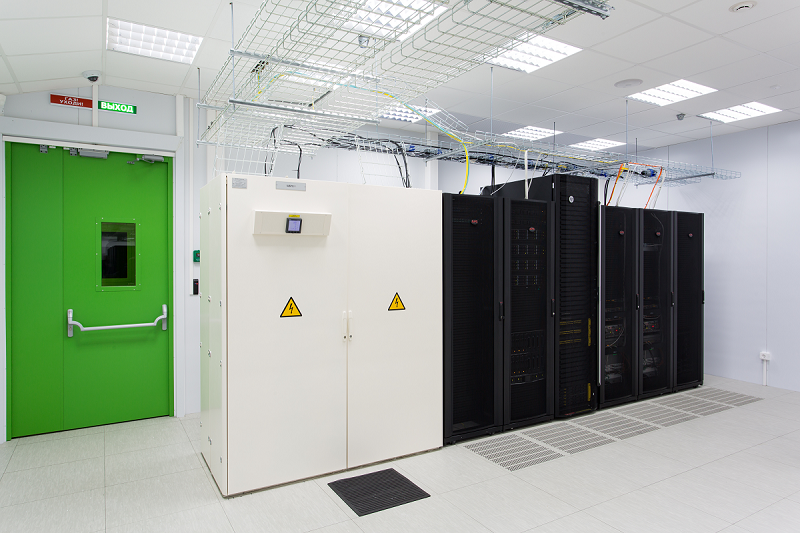

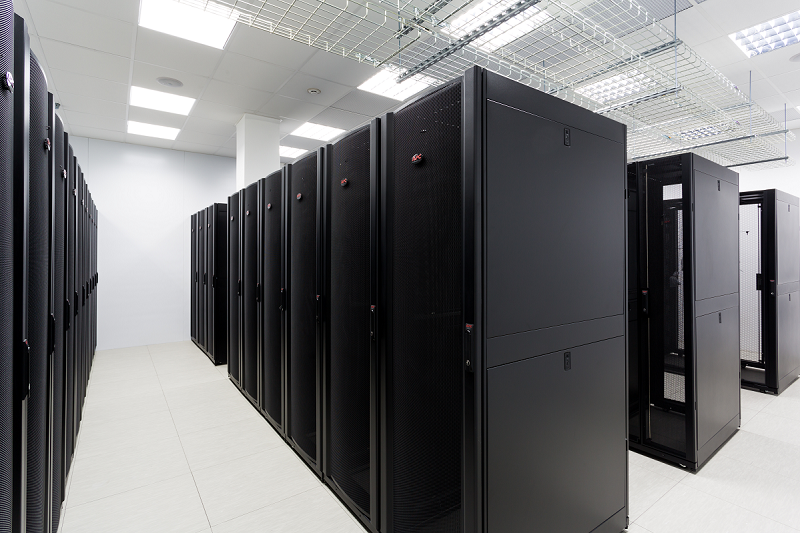

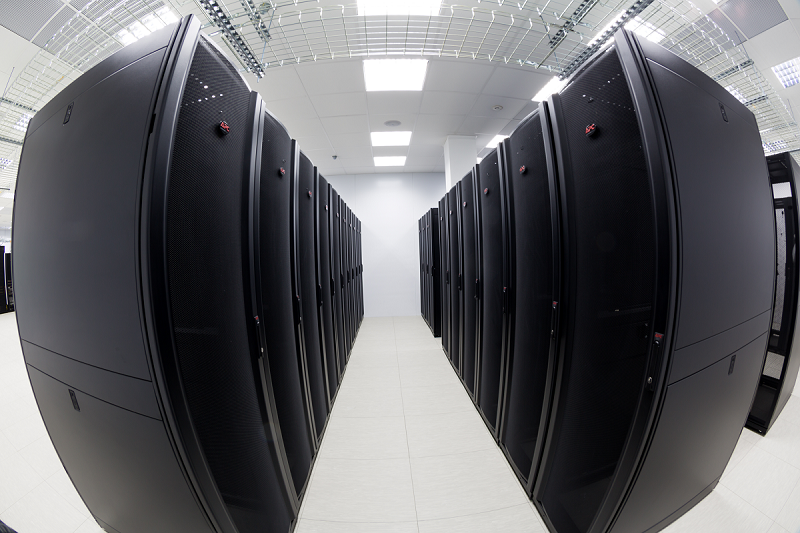

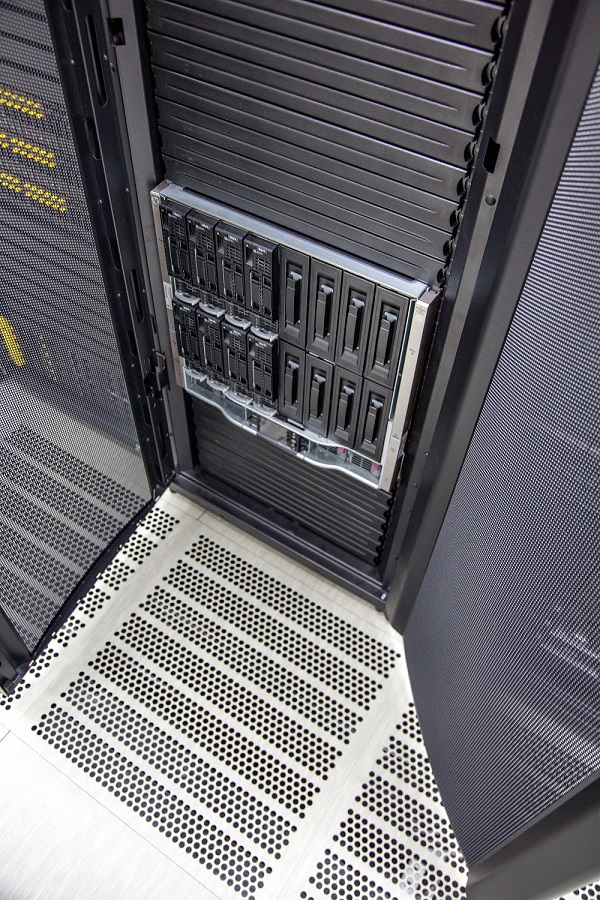

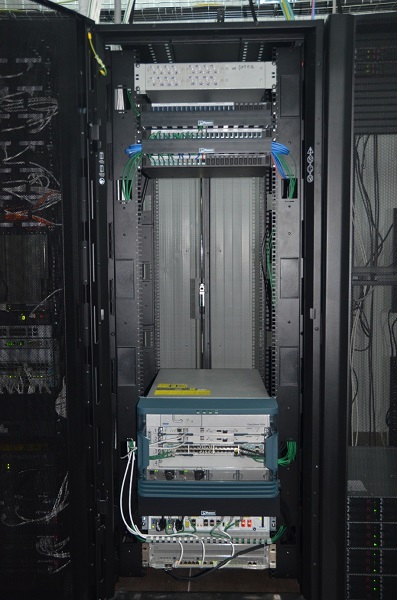

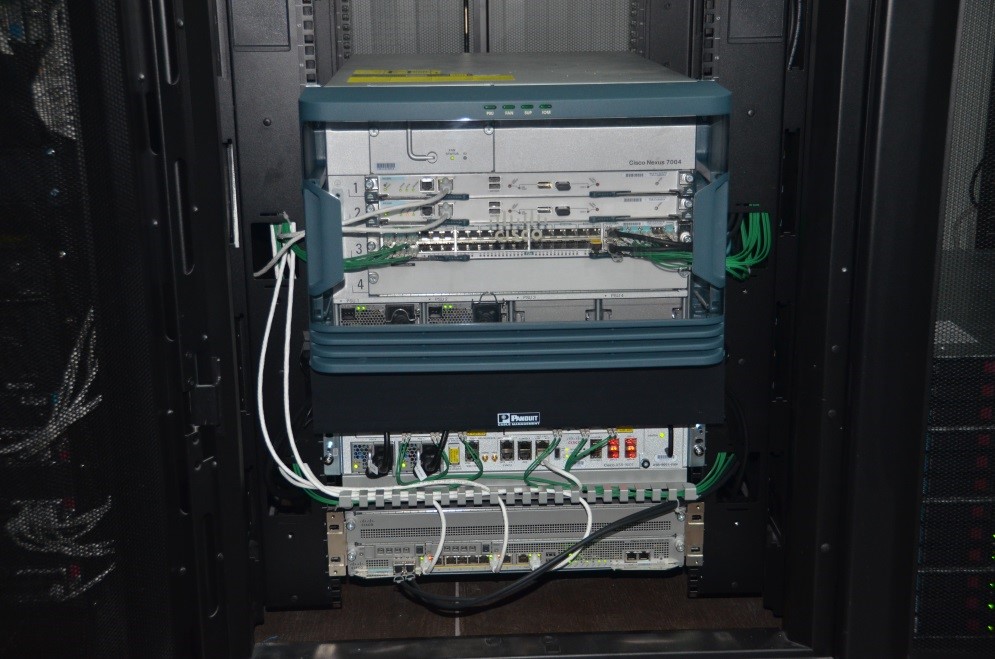

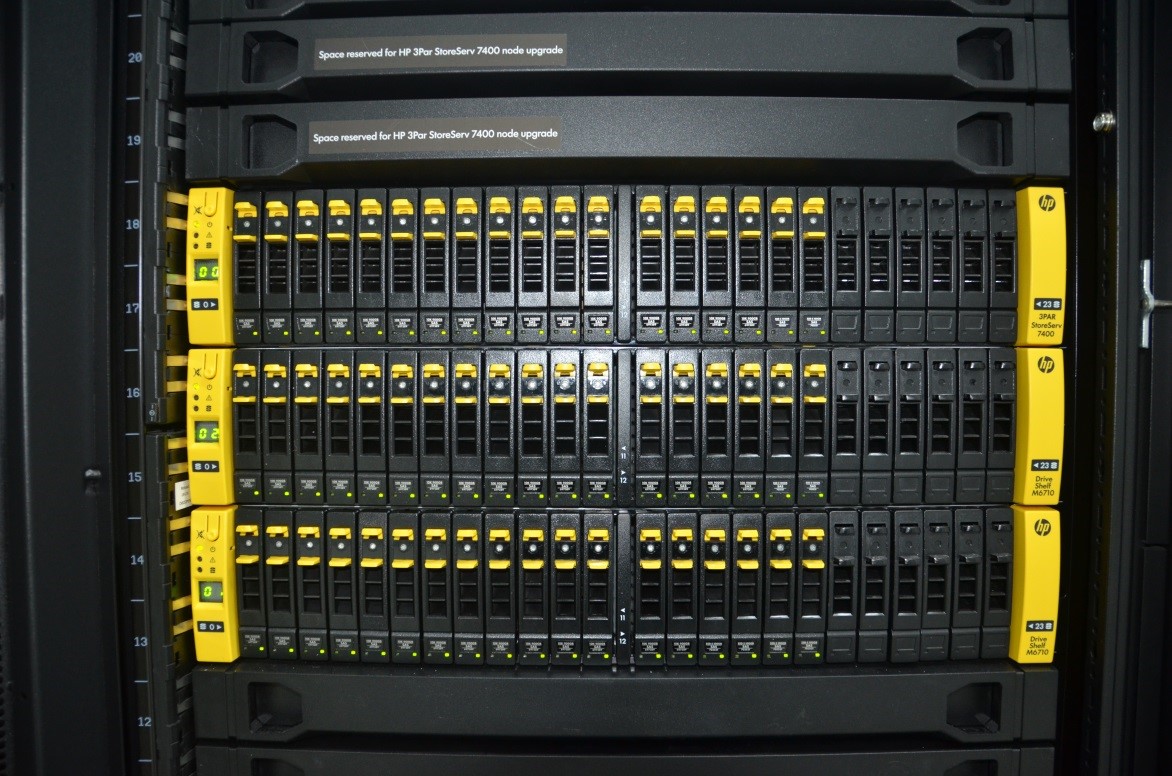

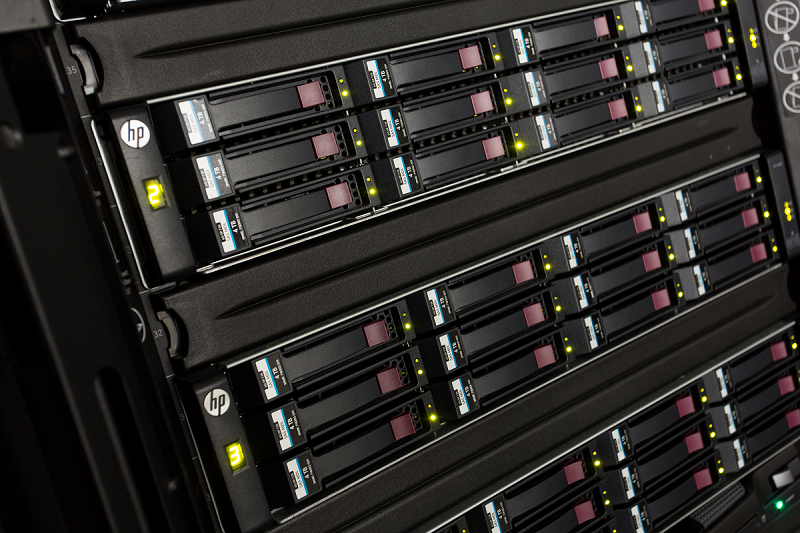

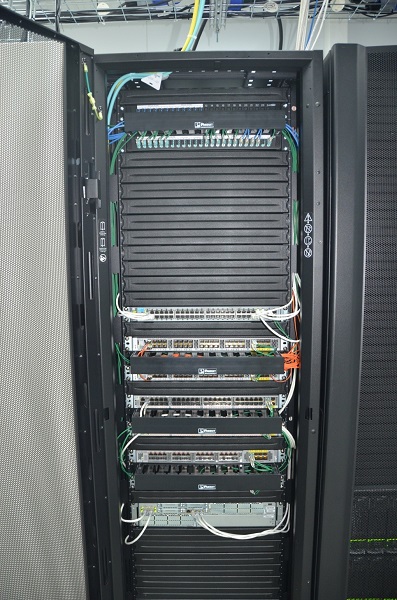

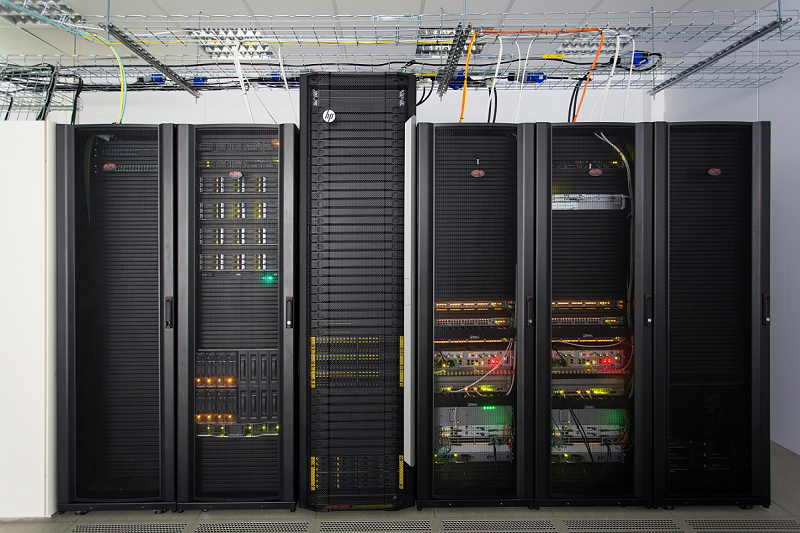

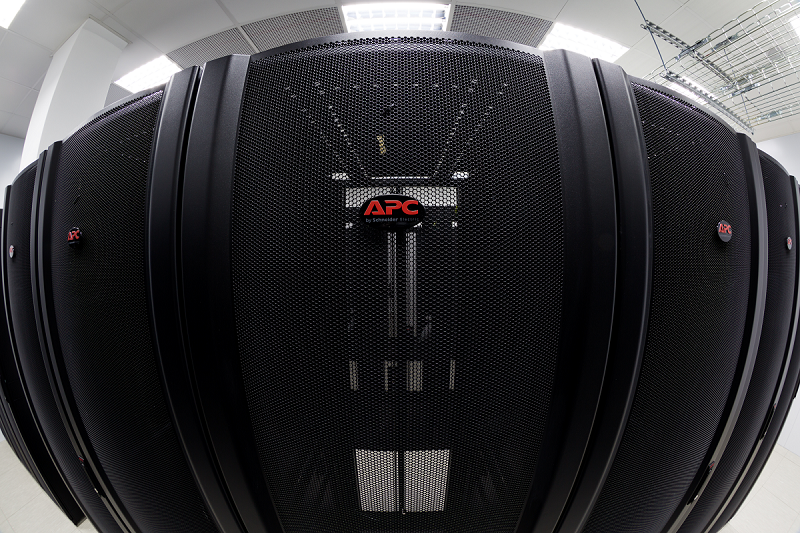

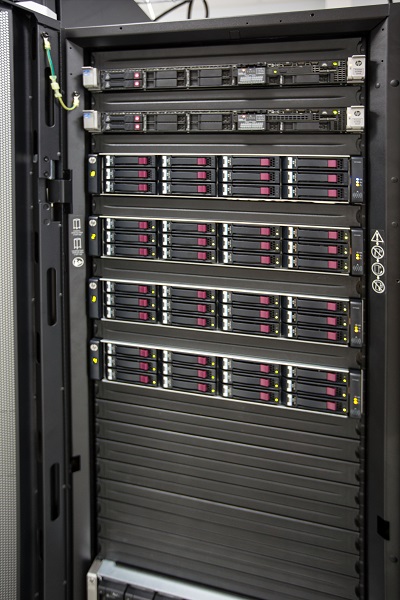

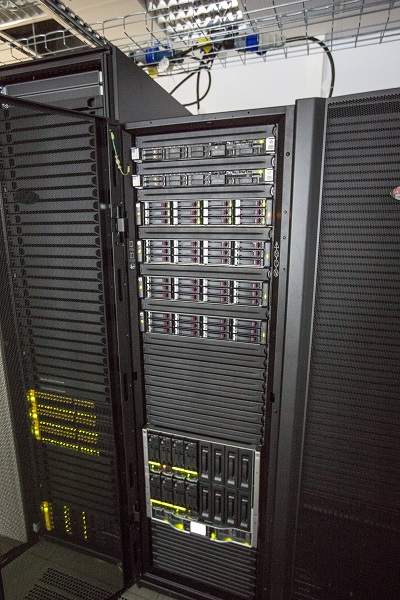

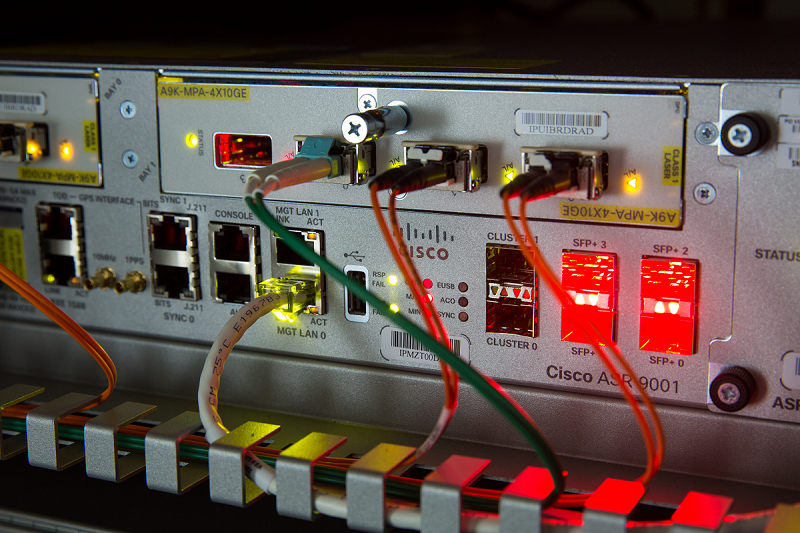

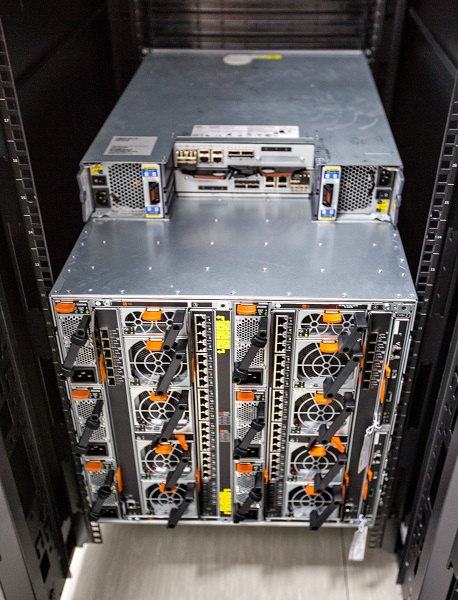

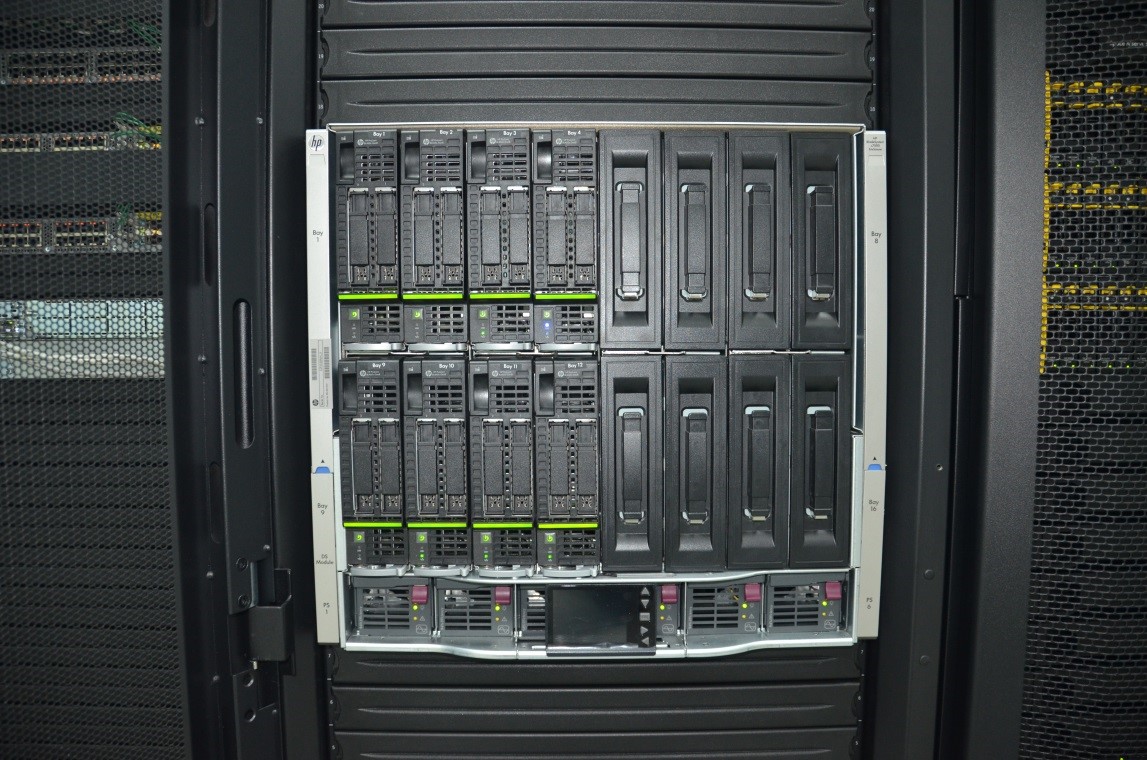

В дата-центре установлено оборудование только от ведущих поставщиков. Все серверное и сетевое оборудование размещается в стандартных 19” запираемых шкафах APC by Schneider Electric.Для развертывания сети Ethernet в дата-центре инсталлирована структурированная кабельная система на базе пассивного сетевого оборудования TE Connectivity. Поставщиком активного сетевого оборудования стала компания Cisco Systems.

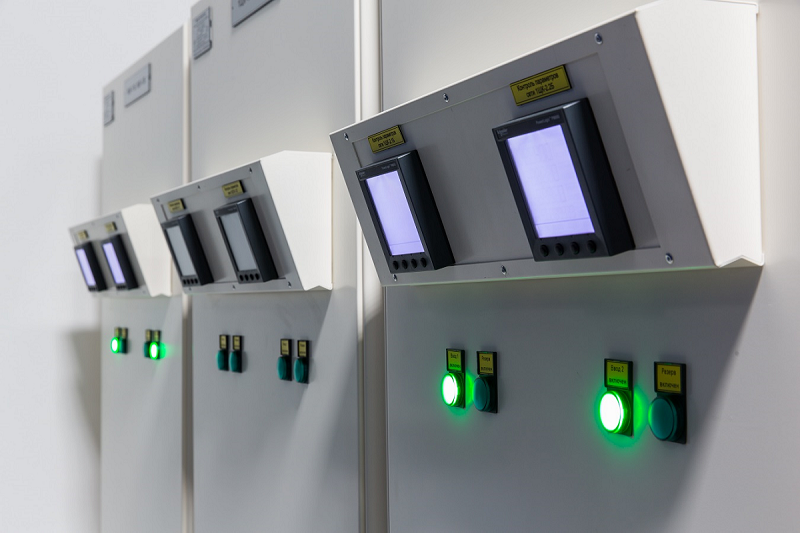

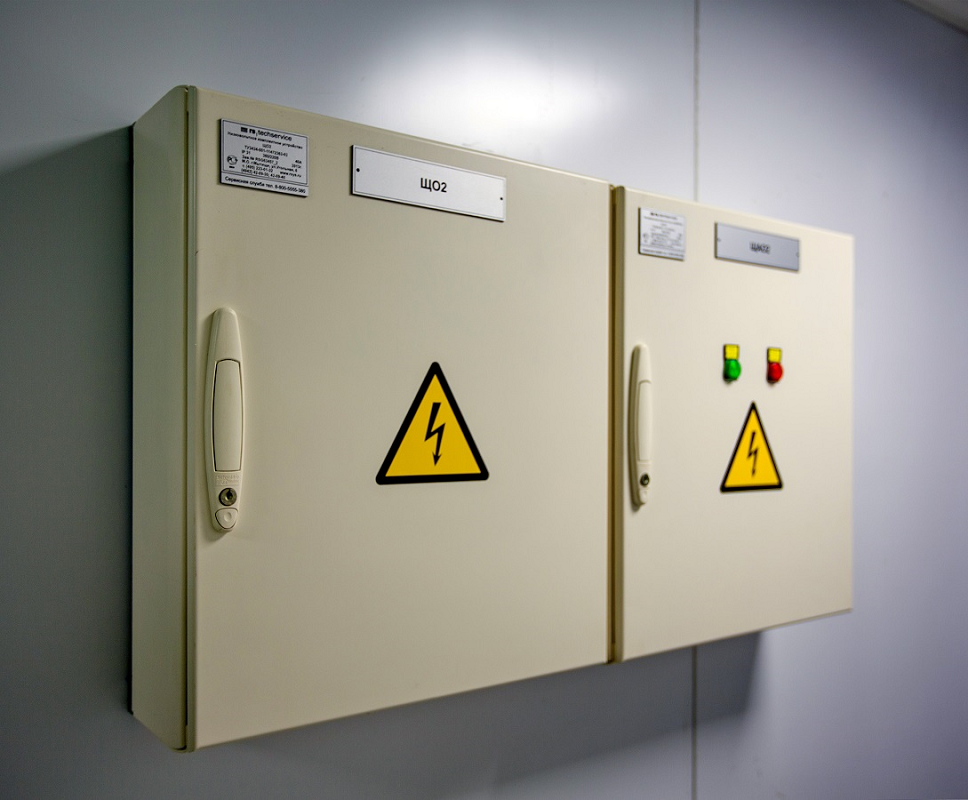

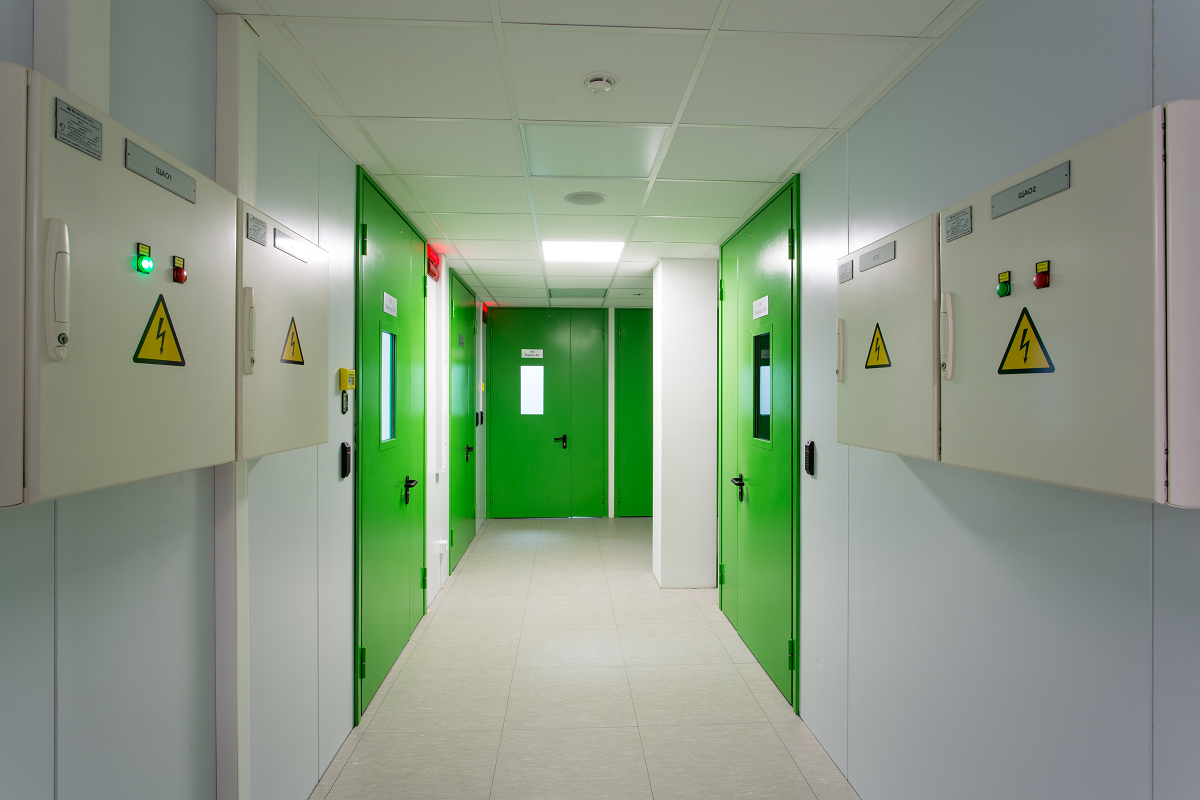

На первом этаже дата-центра расположены технические помещения, в которых установлены: главный распределительный щит (ГРЩ), кондиционеры, система адиабатического увлажнения, источники бесперебойного питания (ИБП) с батарейными полками.

В «DataPro Тверь» использованы эффективные и вместе с тем экономичные решения, которые со временем, возможно, возьмут на вооружение и другие проектировщики и строители ЦОДов. Инженерные решения реализованы таким образом, чтобы капиталовложения и мощность дата-центра можно было наращивать шаг за шагом.

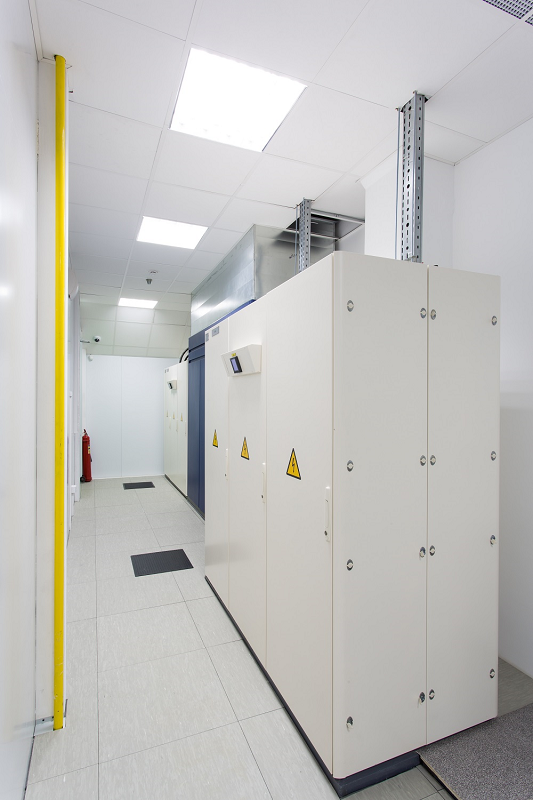

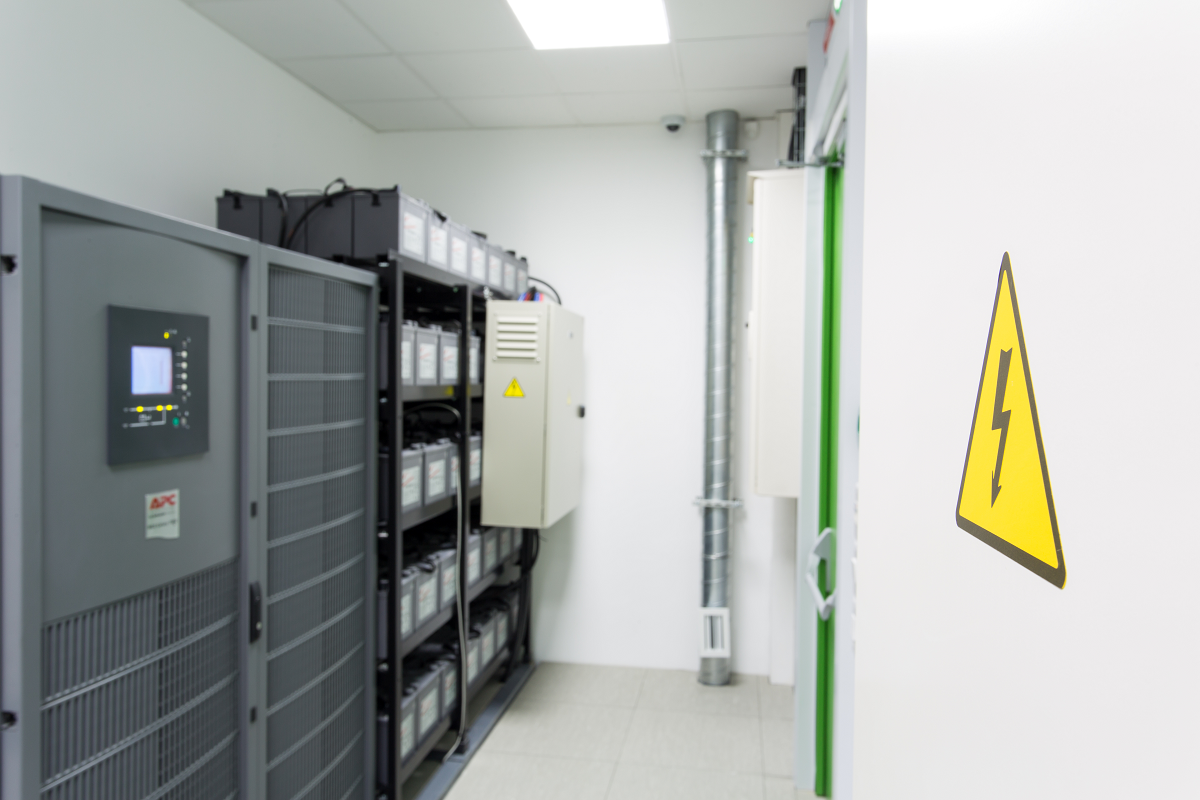

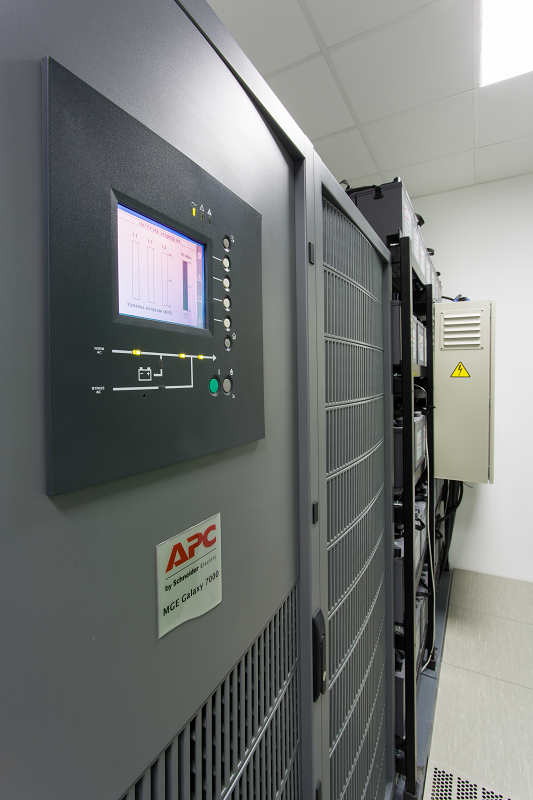

К примеру, оригинально был решен вопрос с выбором схемы гарантированного электропитания нагрузки: реализована схема 3/2N («звезда»), которая успешно применяется во многих зарубежных ЦОДах.Общее энергопотребление одного серверного помещения составляет 700 кВт. В каждом из трех помещений ИБП установлена группа из трех источников Galaxy 7000 производства Schneider Electric мощностью по 400 кВА. Каждая нагрузка в такой схеме подключена к двум активным входам. В число критичных нагрузок, также входит и система кондиционирования.

В нормальном, рабочем режиме все нагрузки защищены источниками бесперебойного питания. При пропадании одного из лучей работоспособность сохраняется: даже если произойдет авария на централизованной шине одной из групп ИБП, нагрузку подхватит от другого ввода соседняя группа ИБП. Количество ИБП в этой схеме меньше в сравнении со схемой 2N (3х400х4=4800), а следовательно, система дешевле: общая установленная мощность составляет 3600 кВА (3х400х3).

В таком варианте сохраняются все достоинства надежной схемы 2N. При этом ИБП загружены на 2/3 от номинала, а не на 50 %, как в схеме 2N. Поэтому и КПД выше, а счета за электричество меньше. Используемая на тверском объекте схема резервирования 3/2N впервые в России сертифицирована Uptime Institute.

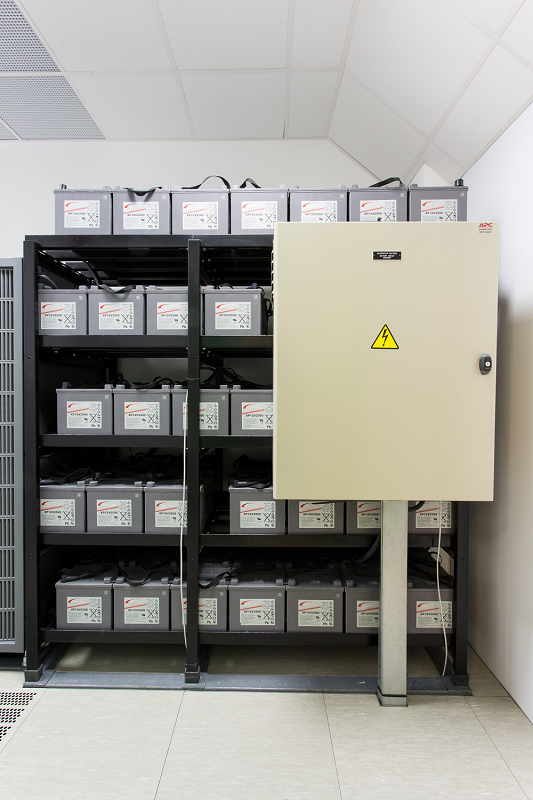

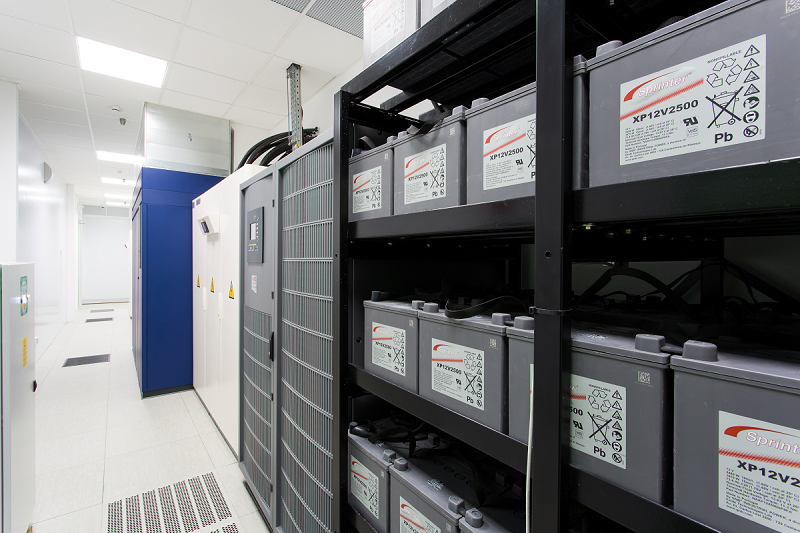

Запас емкости аккумуляторных батарей обеспечивает 15 минут поддержки нагрузки — этого более чем достаточно для плавного перехода нагрузки на питание от ДГУ в случае сбоя электропитания от основной сети.

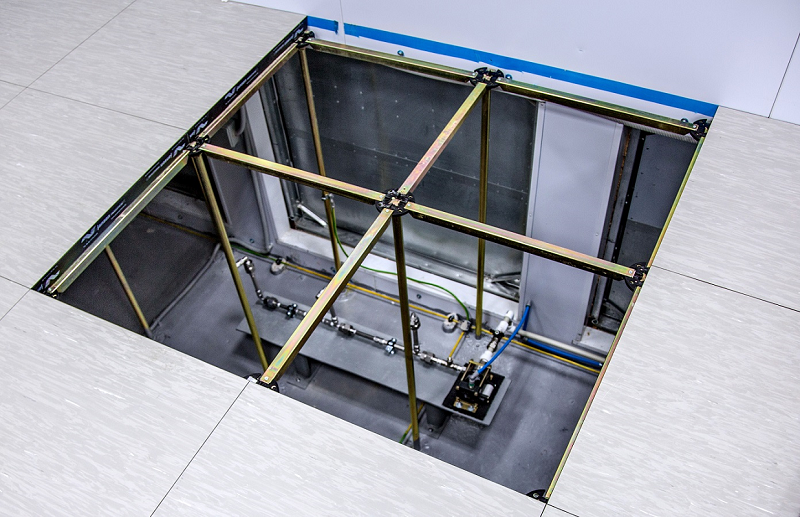

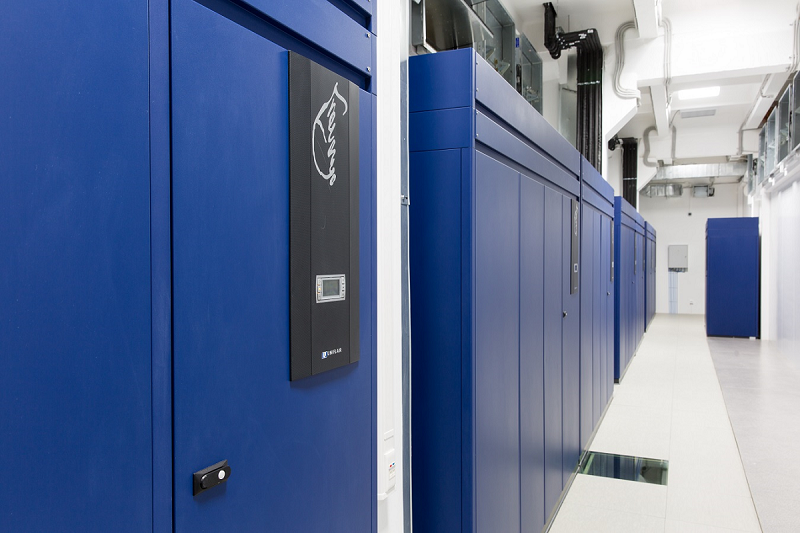

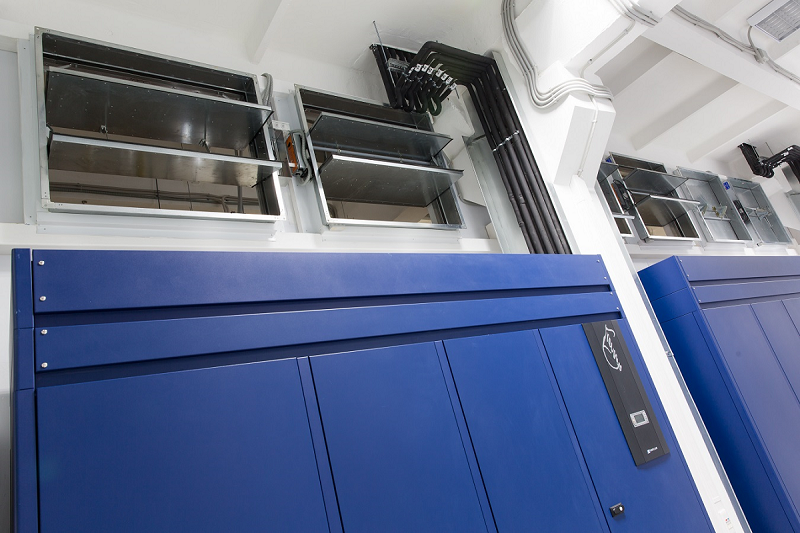

Для охлаждения автозалов в отдельном техническом помещении — венткамере установлены прецизионные фреоновые кондиционеры Uniflair производства Schneider Electric, включенные по схеме N+1.Над кондиционерами предусмотрены специальные регулируемые люки, через которые из автозалов поступает горячий воздух, который забирается внутренними блоками кондиционеров.Холодный воздух от кондиционера прогоняется под фальшполом и выдувается вверх перед передней панелью стойки.

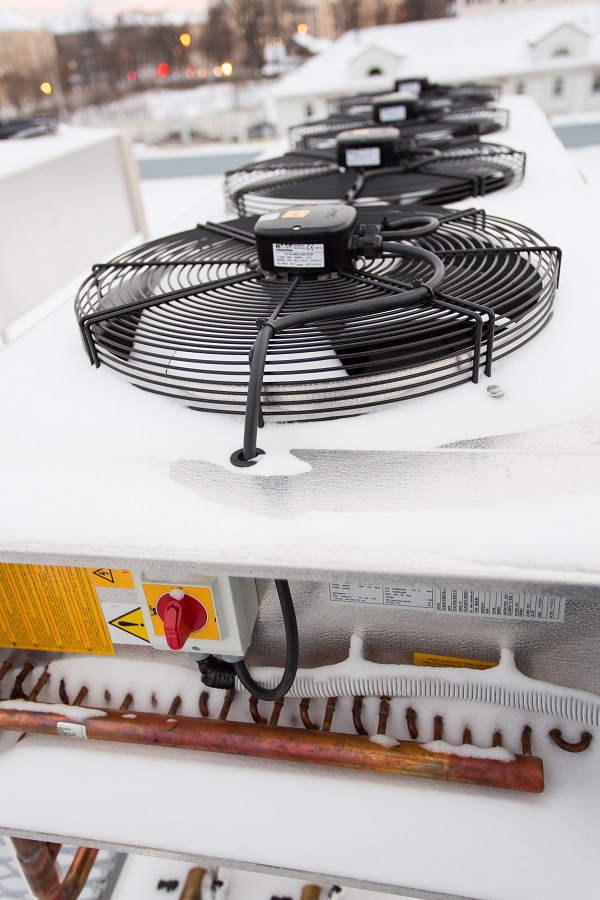

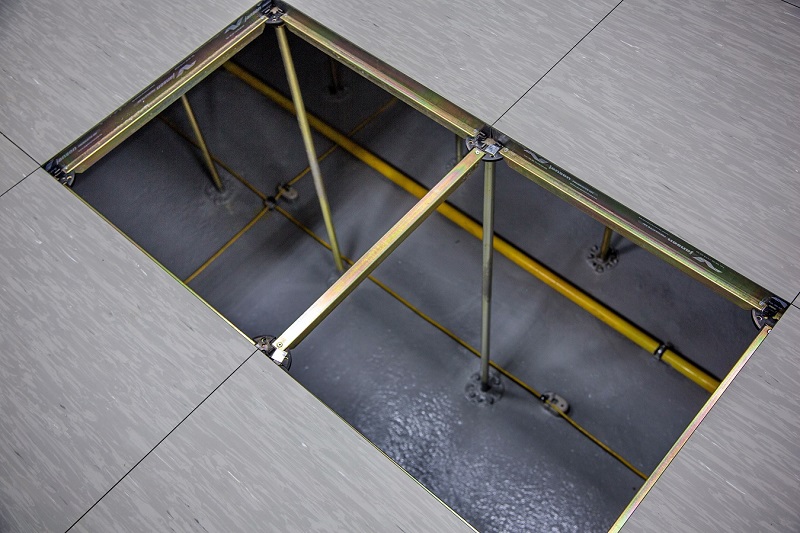

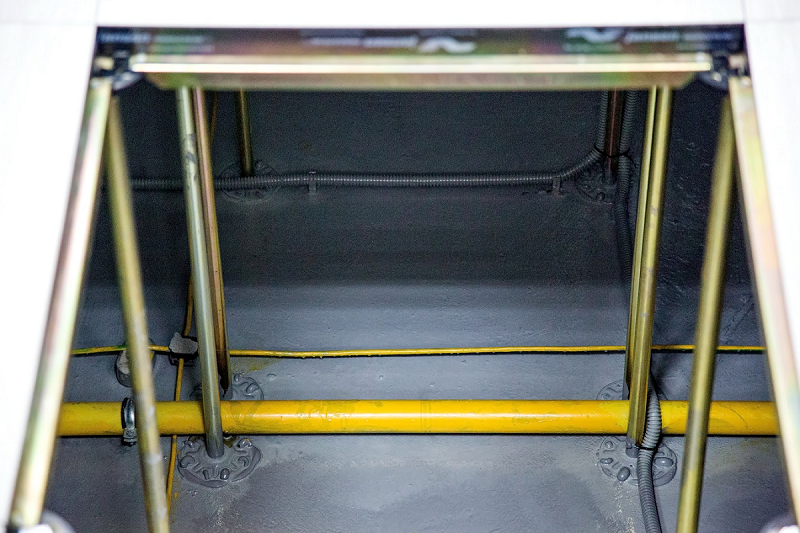

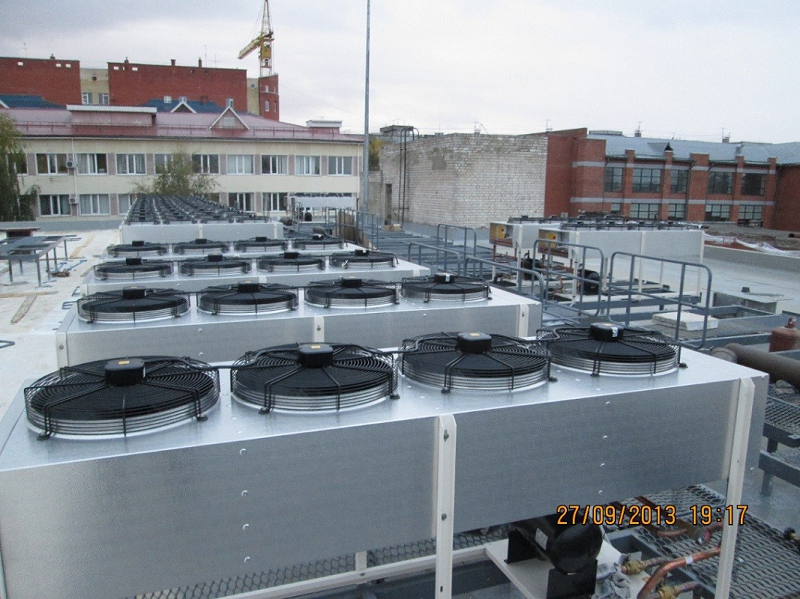

Проектное энергопотребление стандартной стойки в дата-центре — от 7 кВт. При необходимости системы теплоотвода позволяют установить и более нагруженные стойки с энергопотреблением до 20 кВт.Высота фальшпола составляет 1,2 м.При монтаже системы охлаждения учтены требования, касающиеся ограничения длины фреоновых трасс между блоками до 30 метров и перепада высоты до 15 метров.Наружные модули системы кондиционирования вынесены на крышу. Расположение «DataPro Тверь» практически в центре города предполагало определенные требования, в частности, по шумоподавлению. Для их соблюдения пришлось использовать вентиляторы с меньшей скоростью вращения, но при этом удвоить их количество.

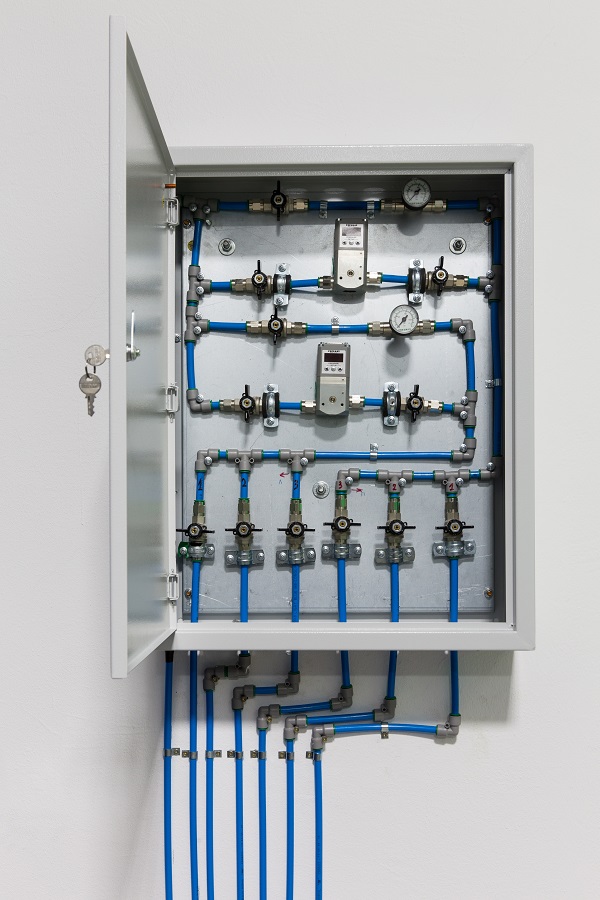

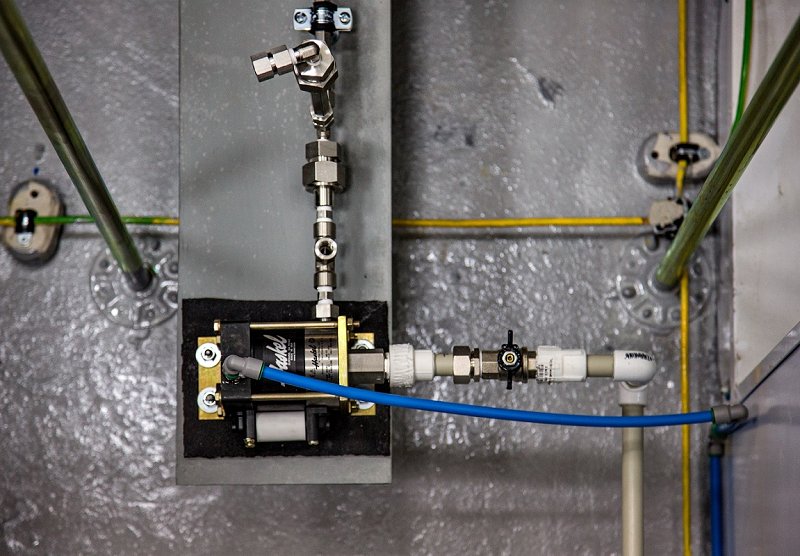

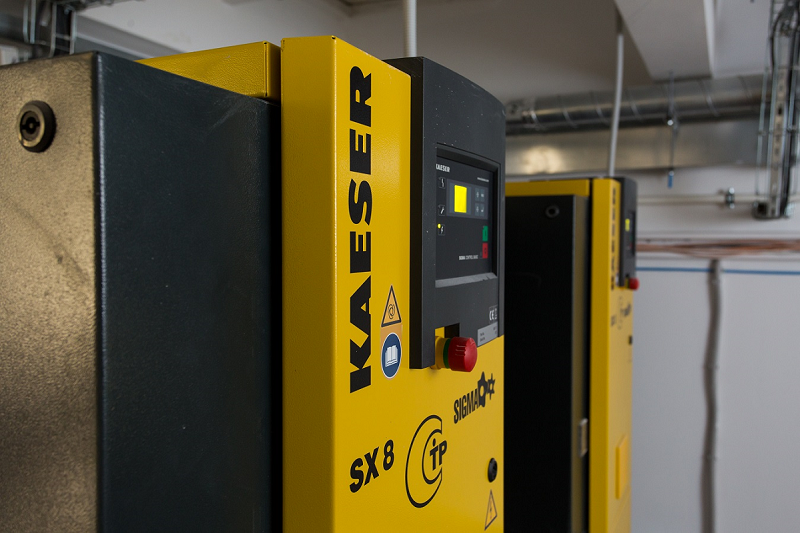

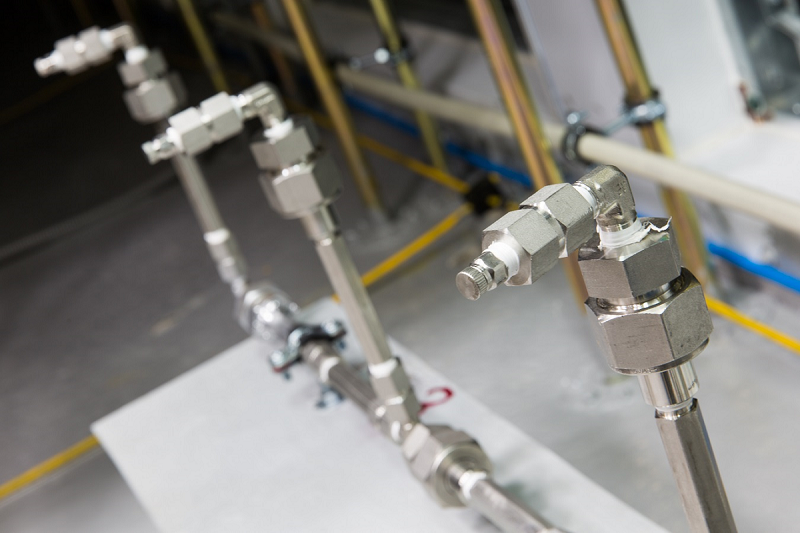

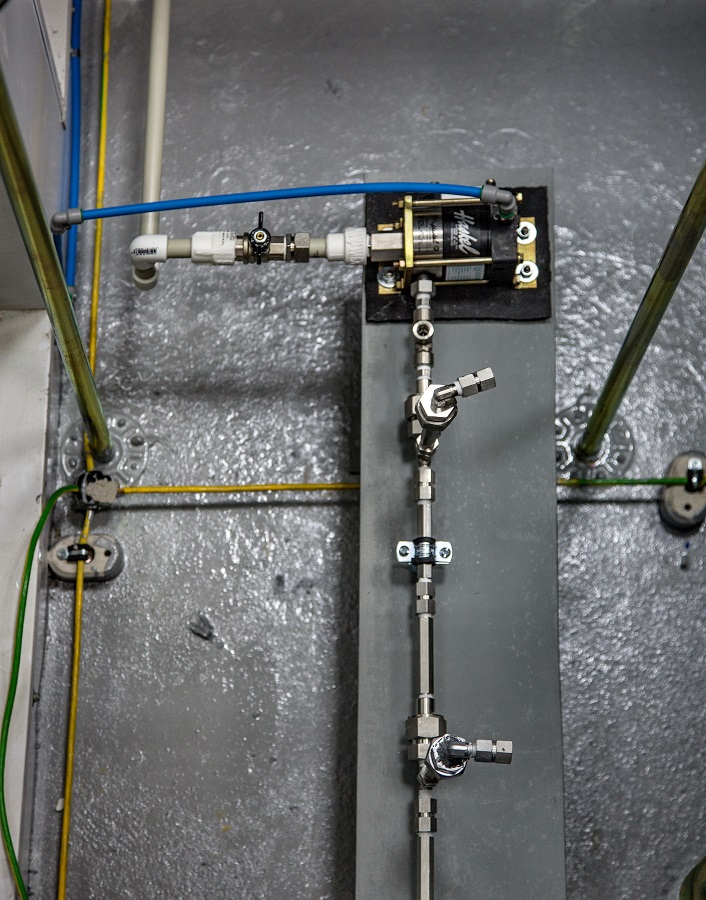

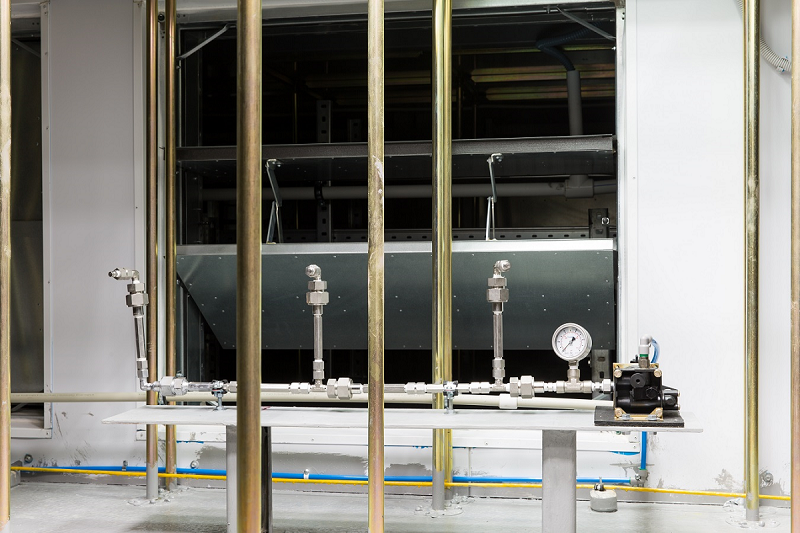

В «DataPro Тверь» влажность воздуха в помещениях составляет 40-60 % при температуре +25+2’0С. Эти параметры обеспечиваются благодаря уникальному для России решению — системе увлажнения, работающей на адиабатическом принципе.Выбор именно такой системы объясняется существенной экономией при эксплуатации по сравнению с классической испарительной подсистемой увлажнения (на изотермическом принципе), которой традиционно комплектуются прецизионные кондиционеры.В состав адиабатической системы увлажнения в «DataPro Тверь» входят пневматические насосы с форсункам, компрессор с подведенной к насосу магистралью сжатого воздуха и резервуар с подготовленной водой, связанный с насосом водяной магистралью.

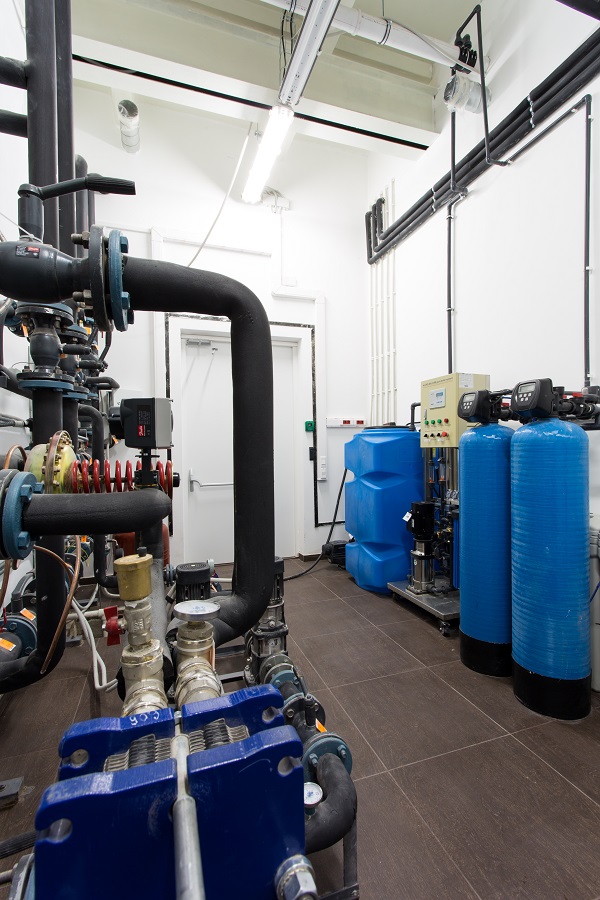

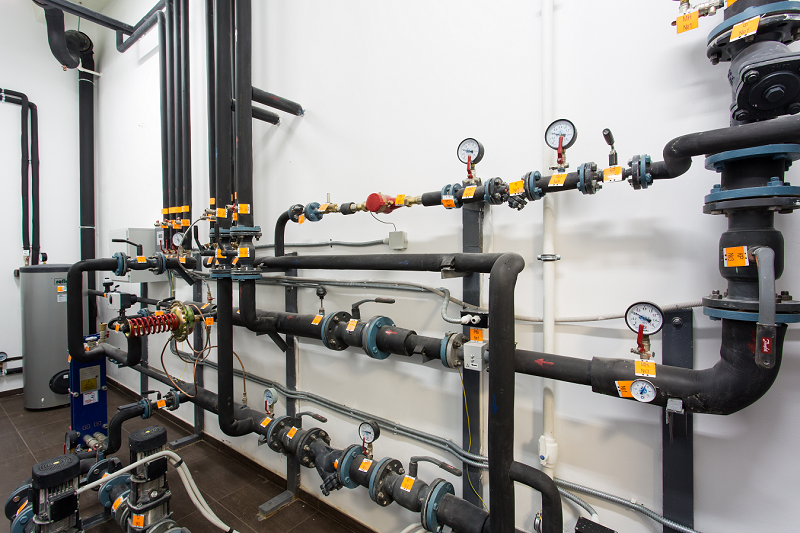

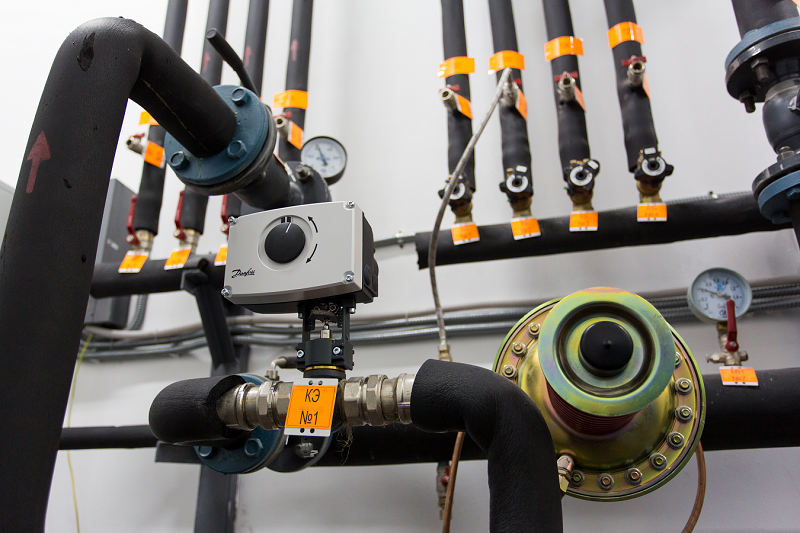

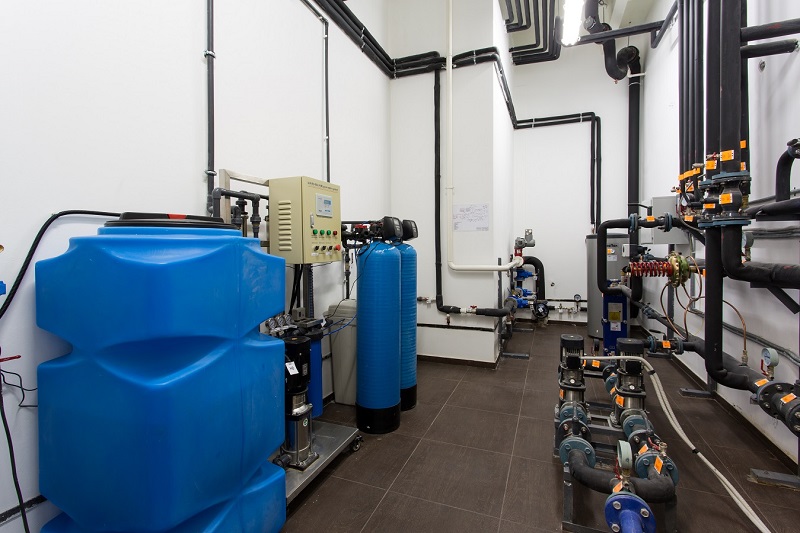

Эффект увлажнения достигается путем распыления в поток воздуха через форсунки мельчайших капелек воды. В этом решении отсутствуют магистрали высокого давления: в испаритель подается очищенная вода, которая гонится к форсункам воздухом под давлением 3 атм. В России это одно из первых внедрений подобного рода.В том же помещении, где находится бак с подготовленной водой для системы увлажнения, располагается и система отопления здания.

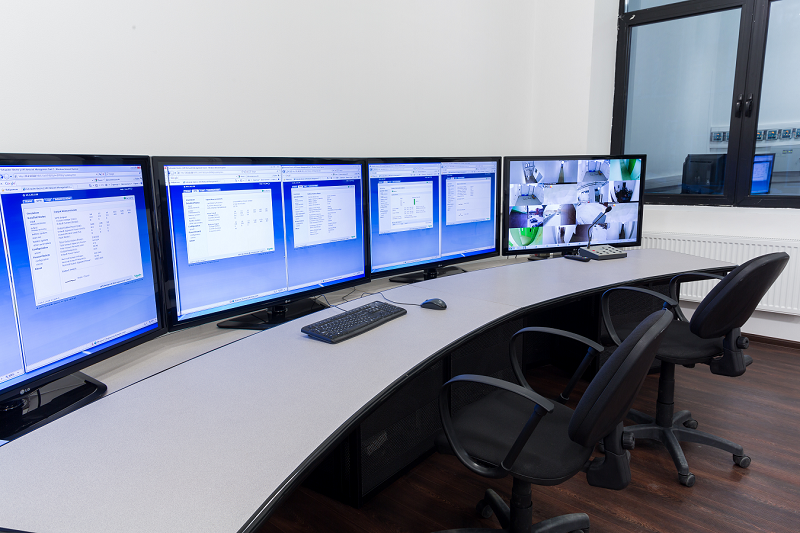

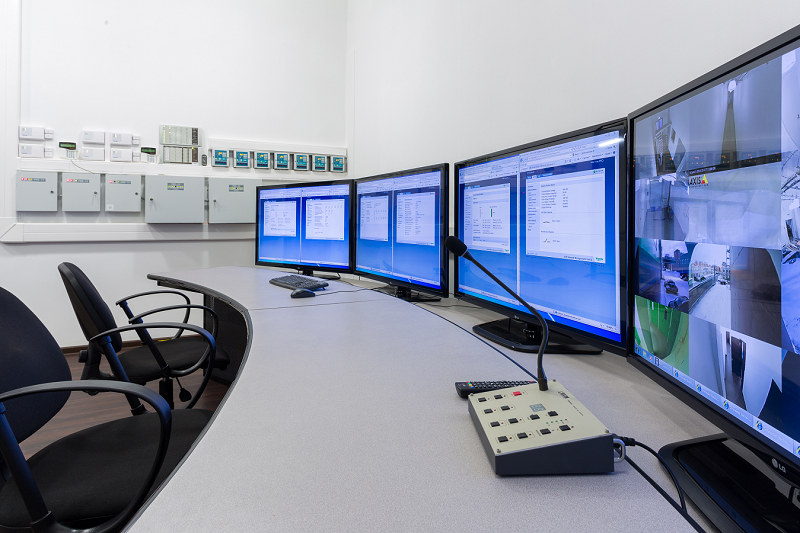

За состоянием инженерной и ИТ-инфраструктуры ЦОДа следит дежурная смена дата-центра.

На втором этаже расположены офисные и складские помещения, а также система пожаротушения и помещения кроссовых.

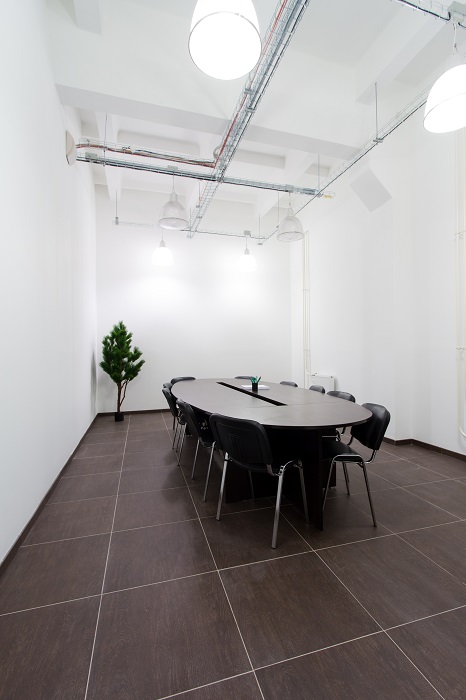

ЦОД «DataPro» полностью подготовлен к приему заказчиков. В здании на втором этаже есть офисная часть, которая позволит размещать резервные или временные офисы в рамках сценария по обеспечению непрерывности бизнеса компании. Для проведения встреч предусмотрена переговорная комната.

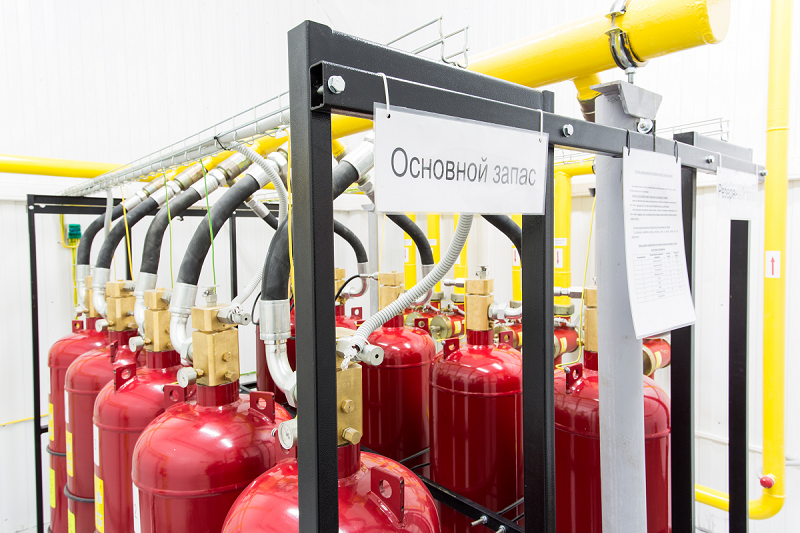

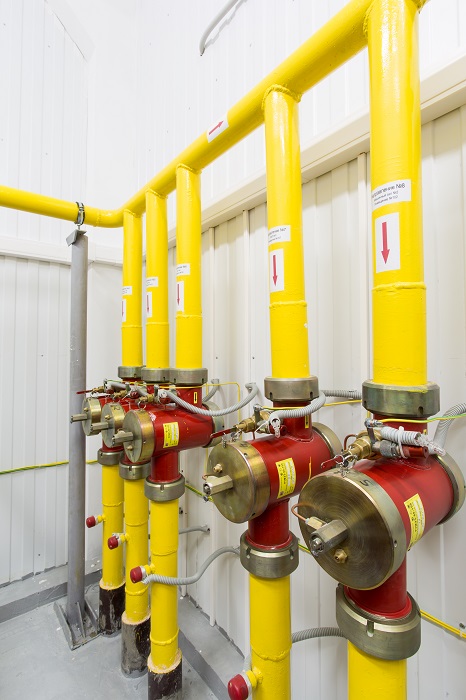

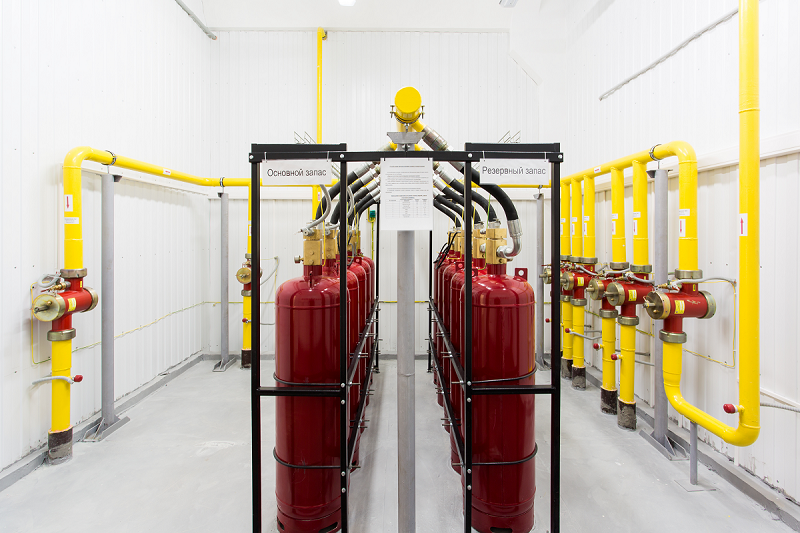

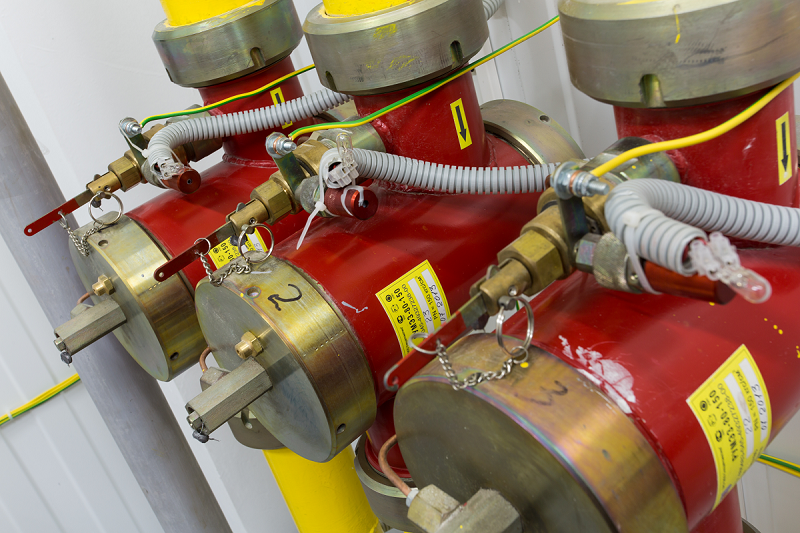

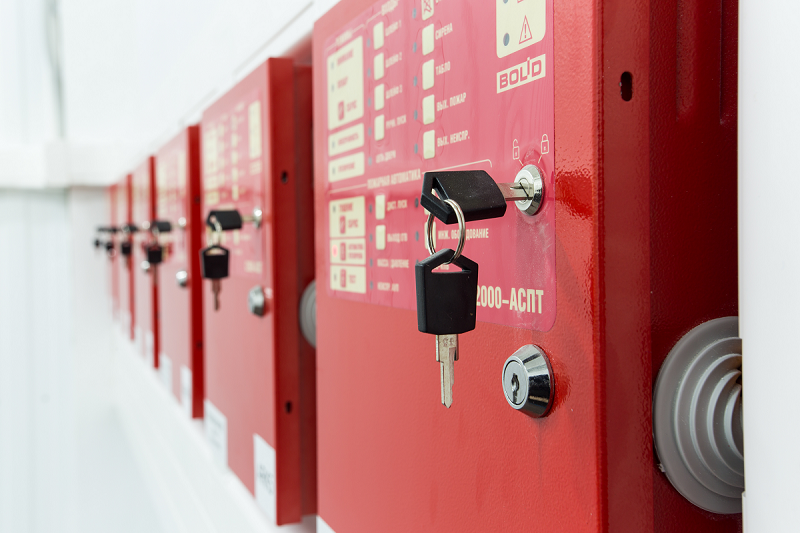

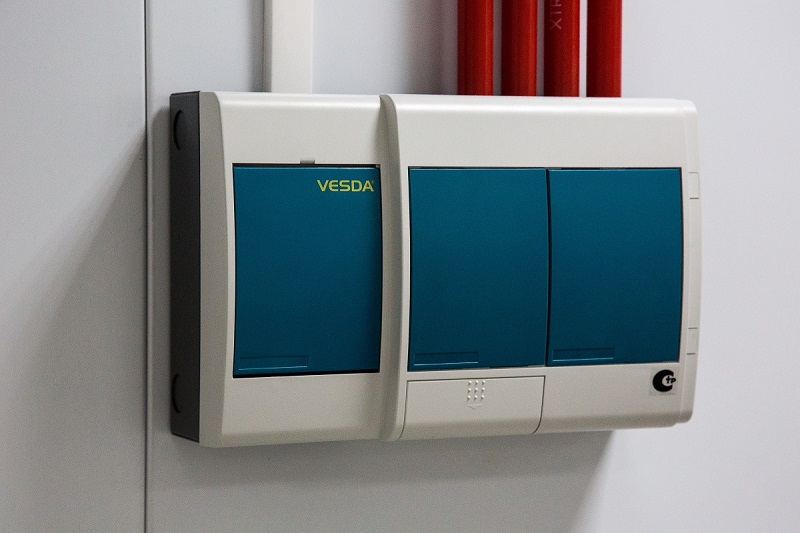

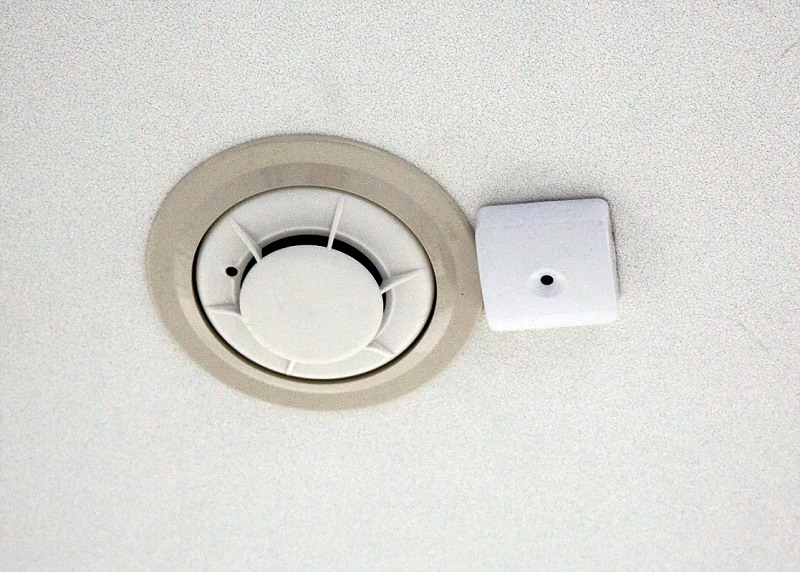

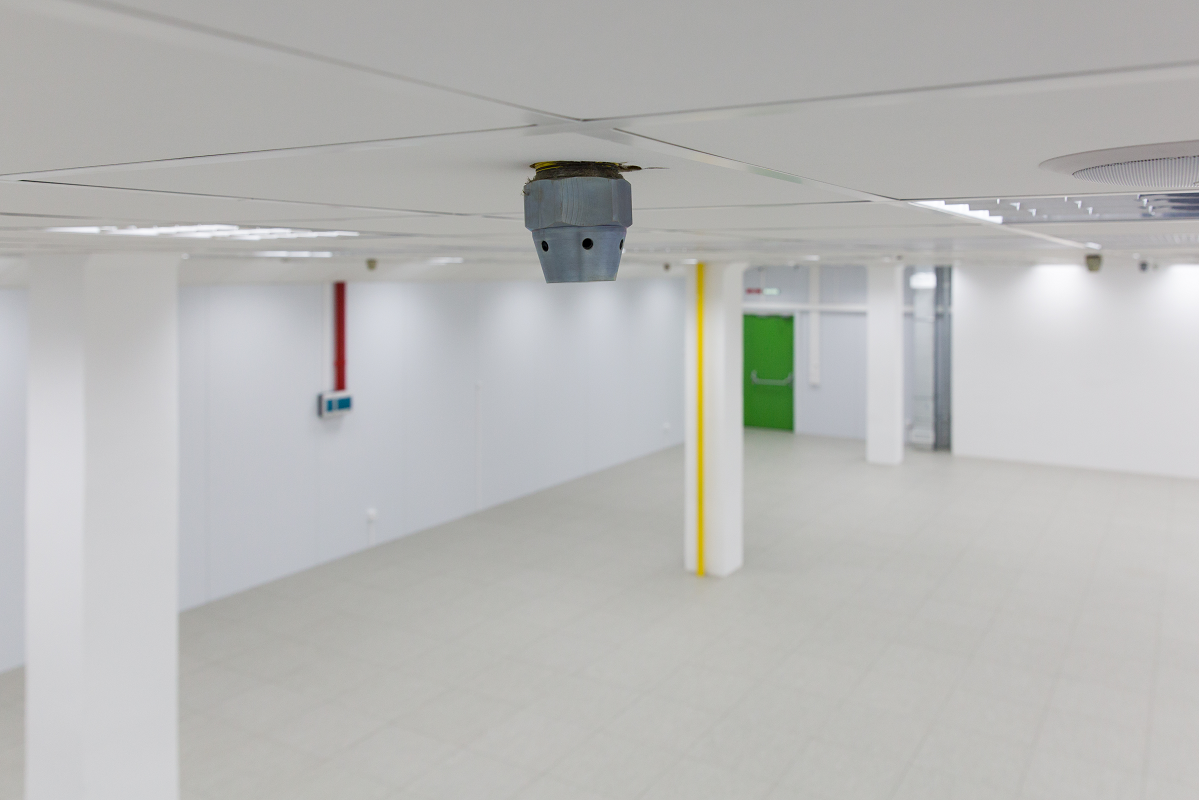

Система оповещения и пожаротушения включает в себя все элементы, присущие современным системам такого уровня. ЦОД оборудован системой сверхраннего обнаружения дыма VESDA (Very Early Smoke Detection Apparatus) и датчиками, расположенными в помещениях наряду с камерами кругового, на 360 градусов, обзора.В систему пожаротушения входит комплект газовых баллонов: для тушения огня создан стопроцентный запас рабочего газа. Для противопожарной защиты выбран эффективный газ хладон 227. Ввиду большого веса баллонов в зоне размещения станции строители сделали специальную бетонную «подложку».Управление системой противопожарной безопасности возможно как в ручном, так и в автоматическом режиме. Две сверхточные ступени фильтрации исключают возможность ложного срабатывания.

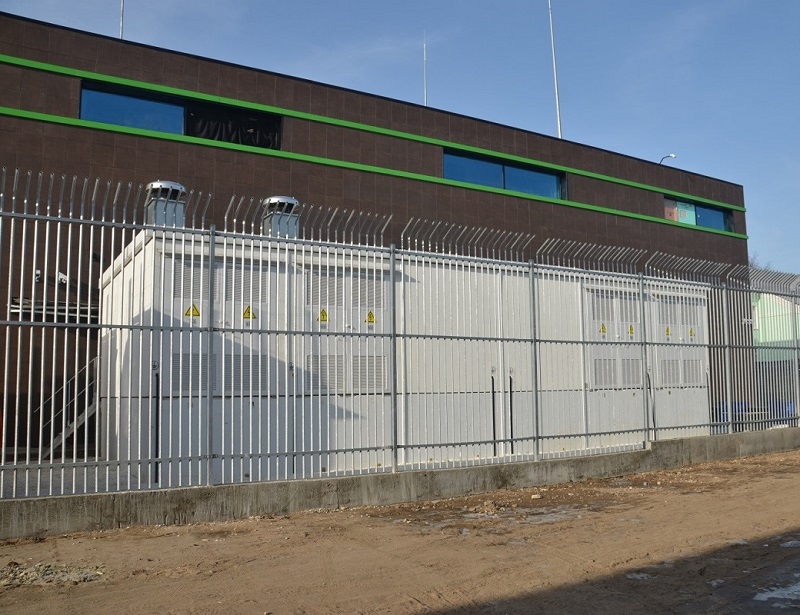

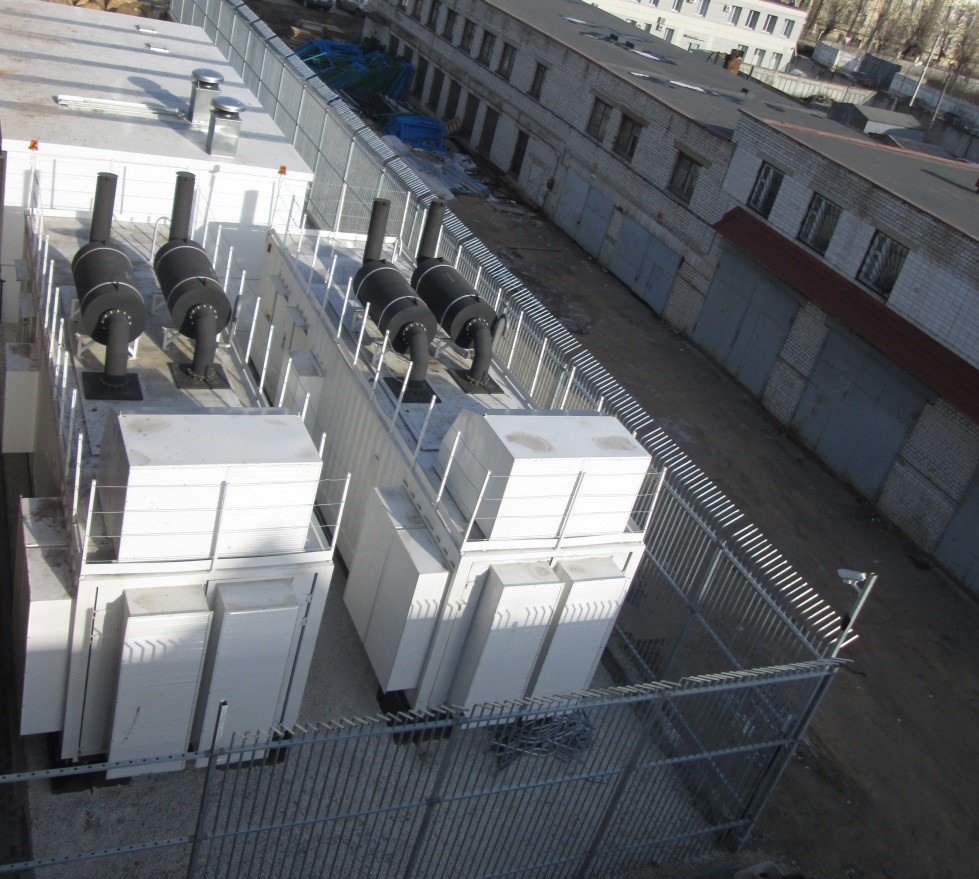

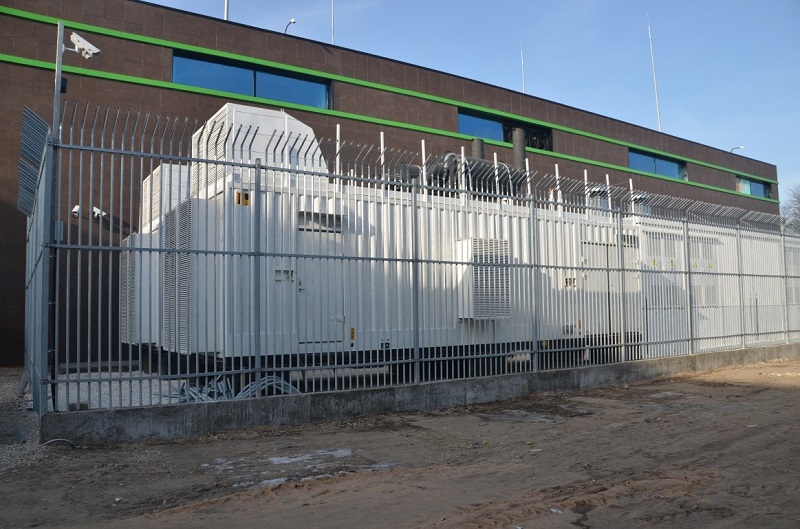

Электропитание дата-центр получает от двух независимых городских вводов. На охраняемой территории, расположенной с тыльной стороны здания, на бетонной «подушке» установлена трансформаторная подстанция производства Schneider Electric. В непосредственной близости от трансформаторной подстанции в состоянии готовности к запуску находятся 4 дизель-генераторные установки мощностью 1800 кВт каждая. Для шумоподавления используются защитные кожухи. Непрерывная работа ДГУ в течение 12 часов обеспечивается необходимым запасом топлива.

Вокруг здания проложен контур системы заземления, на крыше установлены системы молниезащиты, а также защиты от грозовых и коммутационных перенапряжений.

Строительство ЦОДа DataPro в Твери — серьезный шаг в сторону укрепления и развития региона Верхневолжья в инновационном секторе. Не исключено, что наличие такого объекта привлечет инвестиции в строительство новых надежных каналов связи в Тверской области, способствуя тем самым созданию сотен высокотехнологичных рабочих мест в регионе.

В течение ближайших четырех лет компания DataPro планирует завершить все работы на трех объектах и связать их в единую сеть, которая позволит обрабатывать беспрецедентные объемы данных и разворачивать самые сложные сценарии бизнеса.
