Общая информация

ЦОД «Авантаж» — один из трех крупнейших коммерческих дата-центров в России. Объект возведен с использованием новейших технологий в сфере инженерной инфраструктуры ЦОДов — по совокупности характеристик и примененных решений он является уникальным дата-центром, причем не только для РФ.

Дата-центр «Авантаж» находится в городе Лыткарино, расположенном в нескольких километрах от Москвы, и на сегодняшний день является одним из крупнейших коммерческих ЦОДов в стране. ЦОД «Авантаж» был отмечен наградой Национальной премии «ЦОДы.РФ» в номинации «Проект года».

Электропитание высшего класса

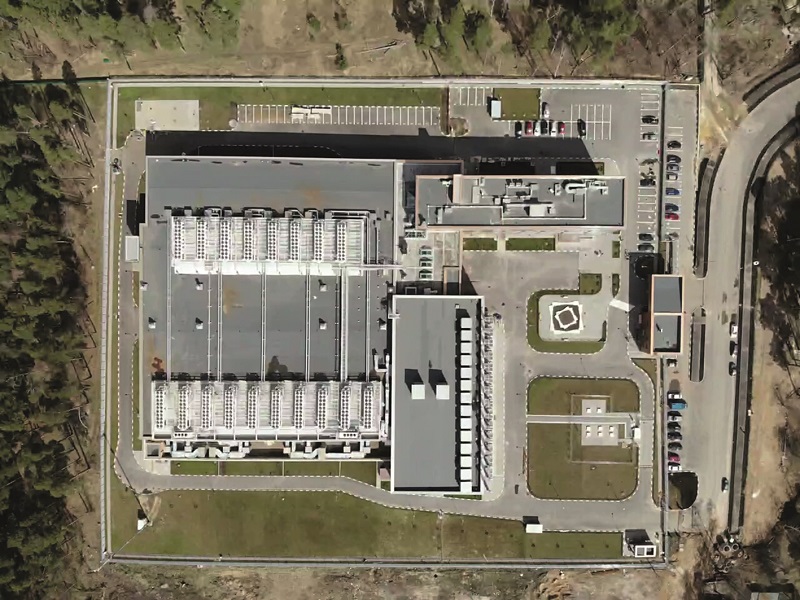

Здания дата-центра расположены на участке в 3 гектара (фото 1). ЦОД имеет многоуровневую систему защиты, включающую в себя как технические средства, так и тщательно проработанные процедуры обеспечения безопасности. Объект окружен высоким забором, при въезде — массивные въездные ворота и КПП, по всему периметру установлено свыше 100 камер видеонаблюдения, контролирующих каждый участок. На территорию объекта можно попасть только после прохождения всех необходимых процедур регистрации.

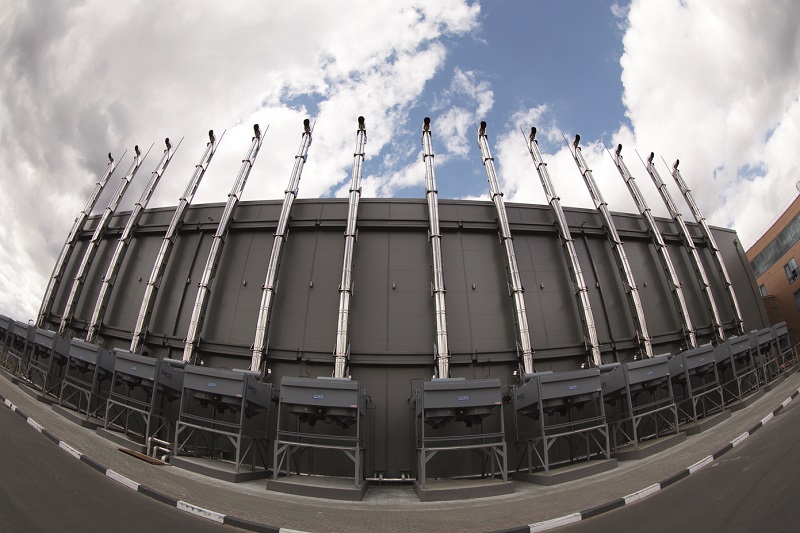

Непосредственно на территории ЦОДа к торцу одного из зданий примыкает ряд высоких металлических труб (фото 2) — это выхлопные трубы дизель-роторных ИБП, обеспечивающих гарантированное электропитание дата-центра. В их основании — радиаторы для отвода излишнего тепла.

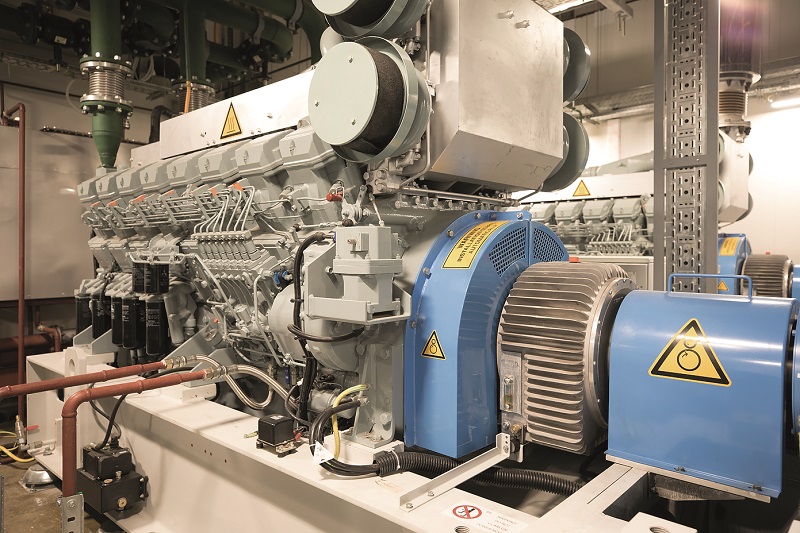

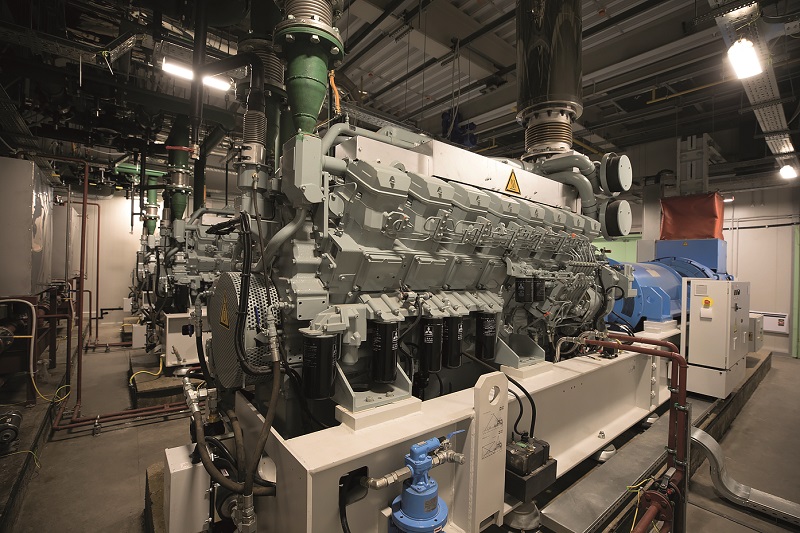

Всего в ЦОДе используется 14 ­ДРИБП производства голландской компании HiTec Power Protection (фото 3).

Подобные решения используются в мире не только в ЦОДах, но и для защиты питания любых стратегически важных объектов (аэропортов, крупных больниц и т.  д.), где любой минутный сбой критичен. Решение дорогостоящее, однако высокая надежность — одно из конкурентных преимуществ ЦОДа «Авантаж»: дорогая и качественная система гарантированного электропитания здесь является инвестицией в безопасность.

Мощности всех ДРИБП хватит для поддержания полной нагрузки объекта с учетом резервирования, если в основной сети произойдет сбой. Постоянного запаса дизельного топлива в хранилище хватит на 30 часов непрерывной работы: этого времени достаточно для ликвидации аварии. В исключительных случаях (при крайне негативном развитии событий) предусмотрен подвоз топлива для обеспечения бесперебойной работы ДРИБП в частности и всего ЦОДа в целом. Каждый ДРИБП протестирован на заводе в Голландии перед установкой в ЦОД «Авантаж», где он вновь прошел испытания. Все устройства синхронизированы между собой и работают как единая отказоустойчивая система.

Напомним, дизель-роторный ИБП — симбиоз ДГУ и кинетического маховика, который в случае сбоя в работе внешнего источника питания продолжает генерировать электроэнергию, преобразовывая механическую энергию своего вращения в электричество. В установленных в «Авантаже» ДРИБП запаса кинетической энергии хватит на 30 секунд — времени, достаточного для запуска дизельных генераторов. Все аварийные процедуры тщательно просчитаны и многократно отработаны при различных нагрузках.

Каждый ДРИБП в штатном режиме выступает в роли стабилизатора напряжения для оборудования ЦОДа, обеспечивая правильную синусоиду на выходе. Основной источник напряжения — мощности Центрального института авиационного моторостроения, а не общая городская сеть.
От возгораний помещения с ­ДРИБП защищены с помощью газовой системы пожаротушения. В машинных залах она газовая, в офисных и прочих помещениях в случае возгорания предусмотрено использование воды. В высоковольтном кабельном коллекторе используется порошковое пожаротушение. Во всех ключевых зонах ЦОДа имеются датчики раннего обнаружения дыма и система дымогазоудаления.

ЦОДы оптом и в розницу

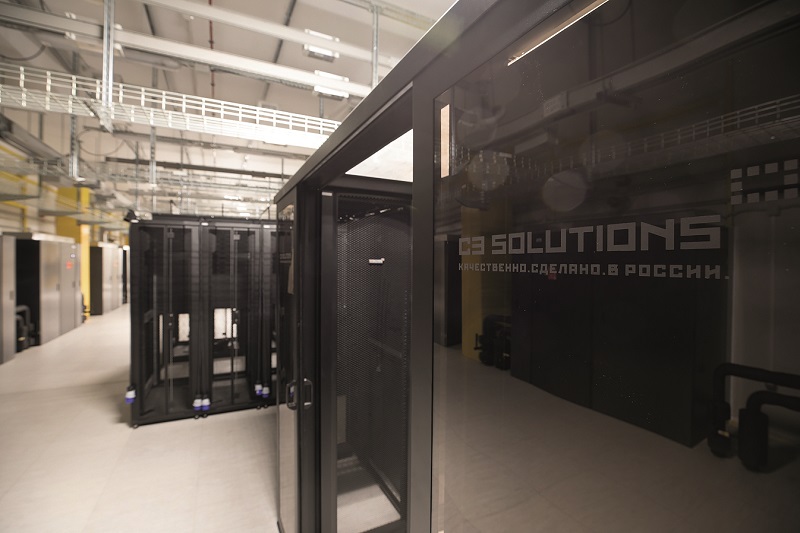

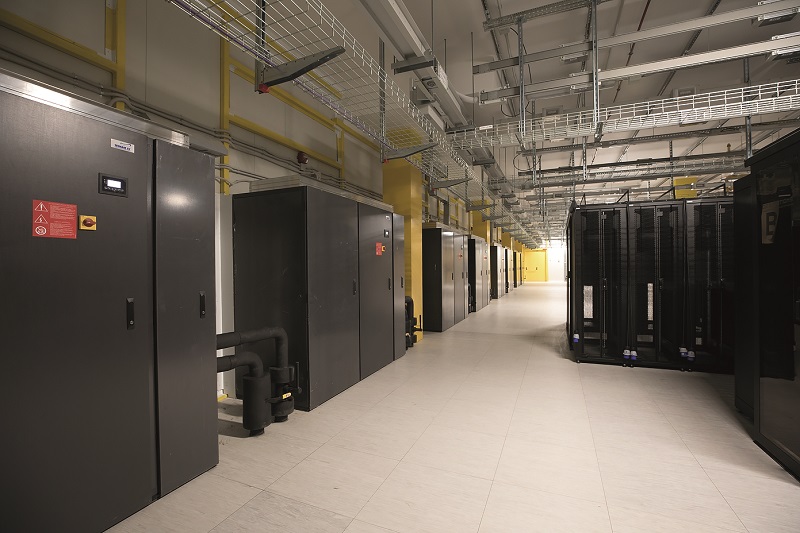

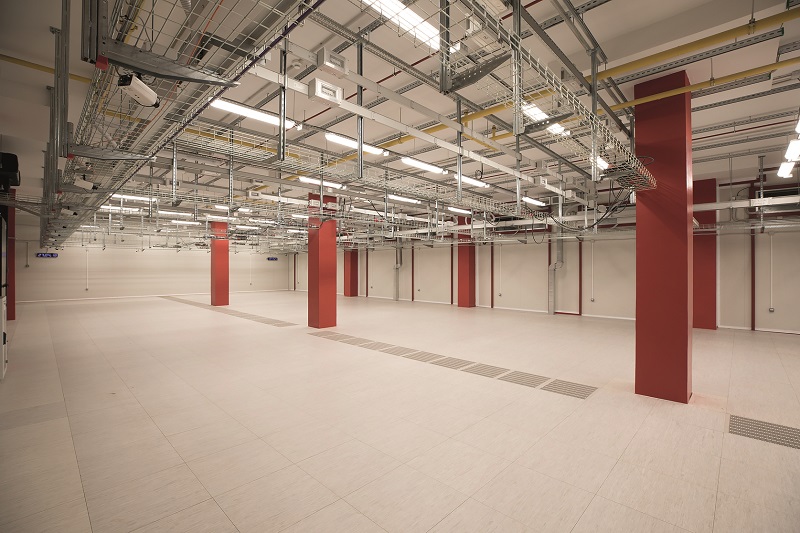

В дата-центре «Авантаж» — 16 машинных залов: восемь расположены на первом этаже и восемь — на втором. Полезная площадь каждого зала — 400 кв. м. Здесь возможно размещение до 140 серверных шкафов (фото 4 и 5). Помещения физически разделены и для удобства ориентирования, а также с точки зрения эстетики выкрашены в разные цвета: желтый и красный на первом этаже, синий и зеленый — на втором.

Три из шестнадцати залов предназначены для розничных заказчиков. Внутри этих помещений находятся кондиционеры — технологические коридоры должны иметь достаточно пространства. Остальные 13 залов предназначены для аренды или продажи целиком крупным заказчикам.

Генеральный директор «Авантажа» Александр Крок поясняет: «Каждый зал представляет собой «ЦОД в ЦОДе». Здесь используется фальш­пол высотой в метр, из-под которого подается холодный воздух к оборудованию. В каждом зале проложены два независимых шинопровода от разных лучей питания ЦОДа. Любой машинный зал дата-центра «Авантаж» рассчитан на мощность электрической нагрузки 750 кВт, но на практике проводились испытания и с большей нагрузкой.

Система шинпроводов позволяет Заказчикам создавать коридоры произвольной ширины. Данная опция добавляет гибкости при выборе конфигурации размещения серверных шкафов. То же самое касается кабельных лотков в верхней части помещения: их также можно перемещать по залу для создания удобных для заказчика схем размещения оборудования.

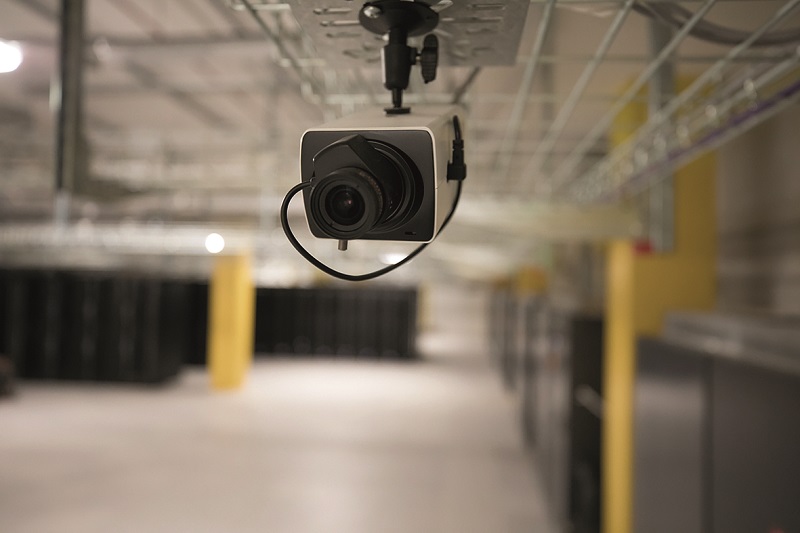

Каждый машинный зал оснащен системой видеонаблюдения (фото 6) и контроля доступа, ведется учет времени, проведенного сотрудниками и посетителями на объекте. Все регламенты безопасности продуманы до мелочей.

Общая эффективная мощность системы охлаждения — 11,5 МВт. Для обеспечения достаточного бесперебойного отвода тепла каждый зал оснащен восемью кондиционерами, из которых семь основных и один резервный. Прецизионные кондиционеры с водяным теплообменом TECNAIR LV поддерживают температуру с точностью до 1 °C, а также очищают воздух от пыли, увеличивая таким образом срок работы ИТ-оборудования, и имеют срок непрерывной эксплуатации до 10 лет. Также специальная система обеспечивает оптимальный режим влажности.

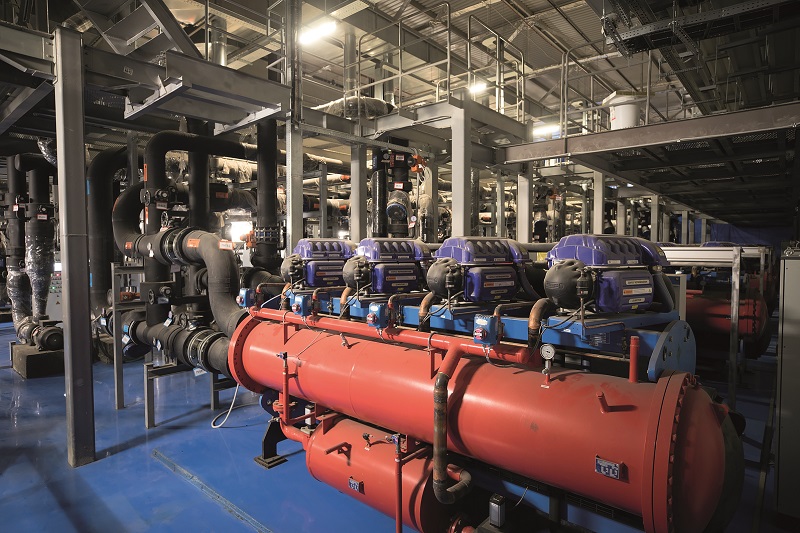

В дата-центре используется водяное охлаждение, поэтому здесь применяются сухие охладители Cabero и девять чиллеров Engie (Cofely), каждый из которых оборудован четырьмя турбокомпрессорами (Turbocor) (фото 7 и 8).

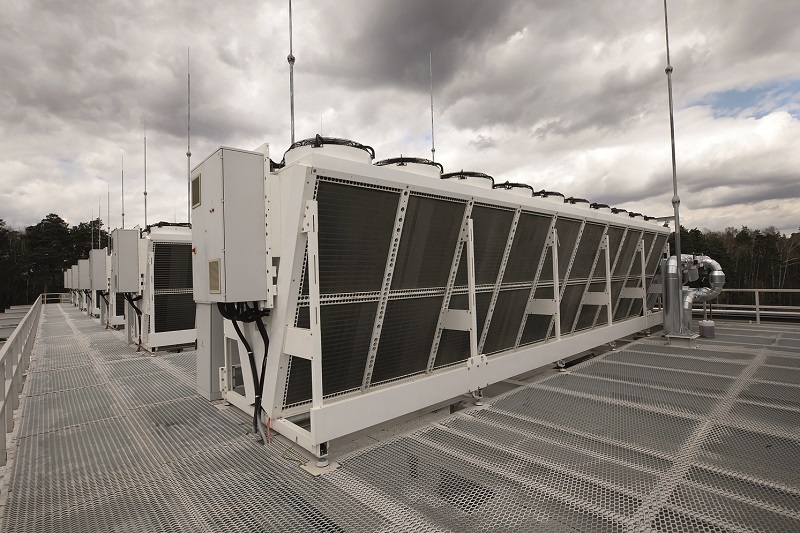

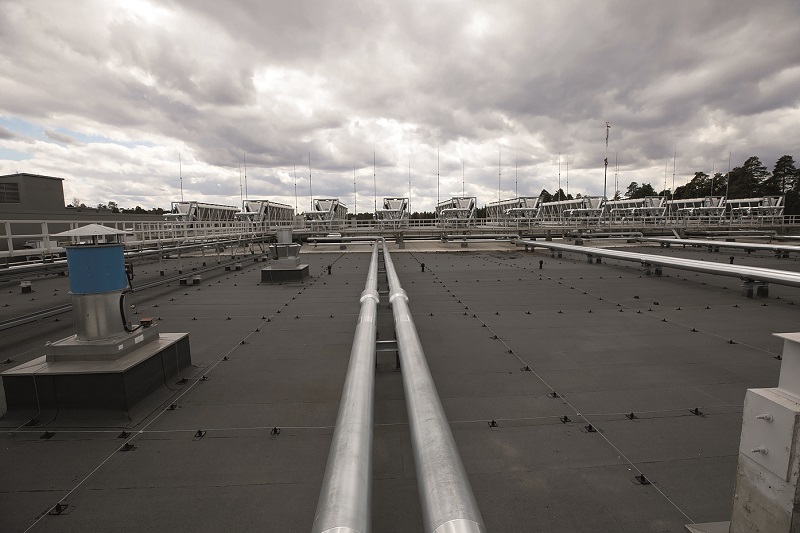

Отвод тепла в атмосферу производится с помощью сухих охладителей Cabero. Для достижения минимального среднегодового значения PUE в ЦОДе используется фрикулинг. При снижении уличной температуры до +9 °C теплоноситель охлаждается во внутреннем контуре без использования чиллеров. В холодное время года для отвода тепла используются пластинчатые теплообменники Alfa Laval.

Отдельно стоит упомянуть о внешних сетевых подключениях. «Авантаж» — провайдеро-независимый дата-центр, поэтому на объекте обеспечен ввод двух линий кабельной канализации, не пересекающихся и не связанных друг с другом. Для этого собственными силами компании в них проложены две волоконно-оптические линии, при чем одна из них проходит по руслу Москвы-реки. ЦОД имеет связность с крупнейшими московскими узлами обмена трафиком и обеспечивает для клиентов подключение к любому оператору связи.

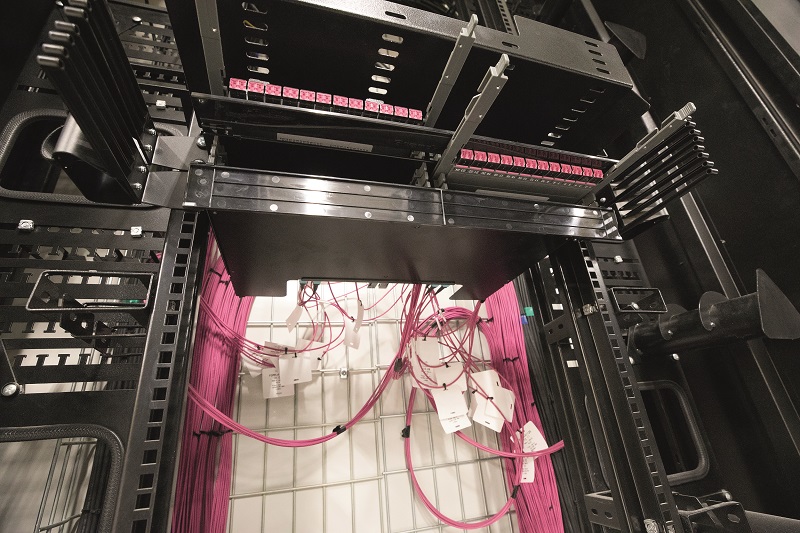

В каждом машинном зале установлен отдельный телекоммуникационный шкаф на 140 оптических волокон — как одномодовых, так и многомодовых (фото 9).

Волокна из всех залов сводятся в две операторские комнаты на втором этаже. Оптические кабели проложены в здании различными маршрутами во избежание их одновременного выхода из строя.

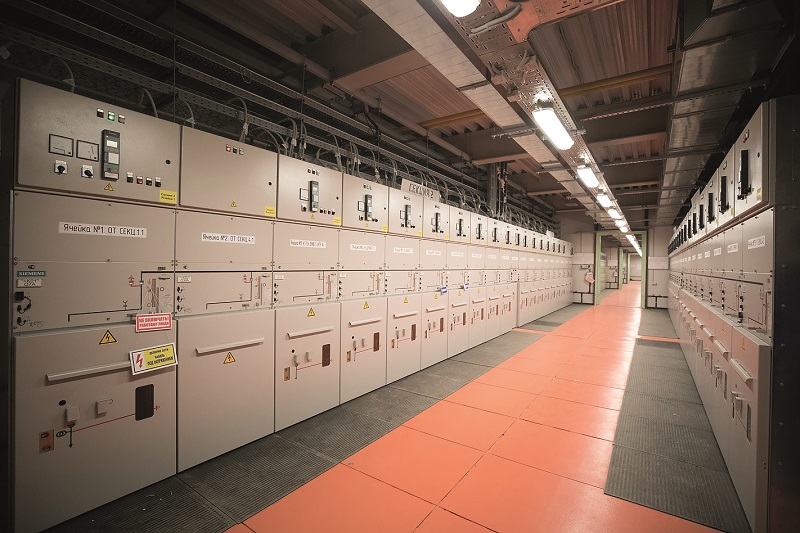

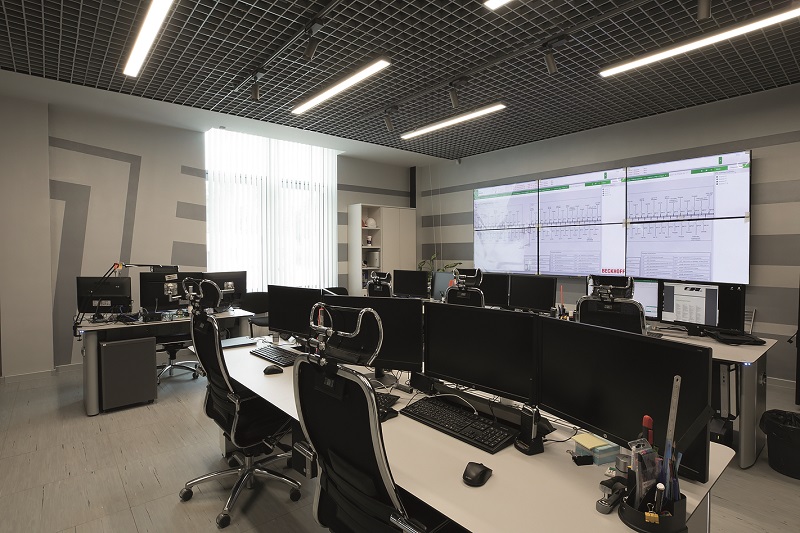

В диспетчерской комнате, откуда осуществляется управление ключевыми подсистемами дата-центра и их мониторинг (фото 10), на мониторах отображается вся информация о состоянии инженерных систем. Сиcтема распределения мощности реализована на базе решений Siemens (фото 11).

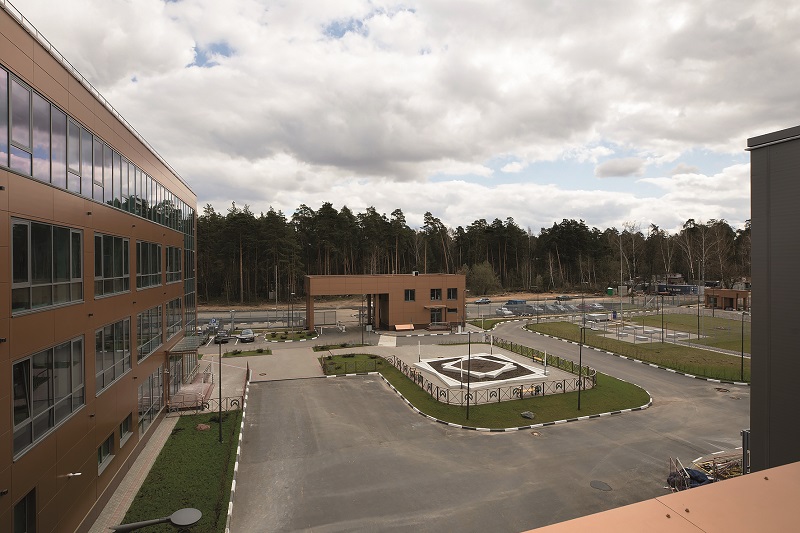

Для клиентов на территории дата-центра возведено четырехэтажное офисное здание, где заказчики услуг ЦОДа могут арендовать площади для размещения своих сотрудников. Каждое из помещений предусматривает возможность размещения в нем собственной кабельной системы, СКУД и т.  д. Кроме того, на территории «Авантажа» организовано десять специализированных помещений для подготовки оборудования — все они могут предоставляться заказчикам на период инсталляции или обслуживания ИТ-систем. Также имеются охраняемые отапливаемые склады для хранения ИТ-оборудования и запасных частей (ЗИП), организованы удобные подъездные пути, зоны погрузки и разгрузки оснащены подъемниками.

Дата-центр «Авантаж» имеет сертификат Tier III, подтверждающий соответствие проекта (Design) требованиям Uptime Institute. На данный момент объект проходит процесс сертификации для получения уровня Tier III Facilty.
